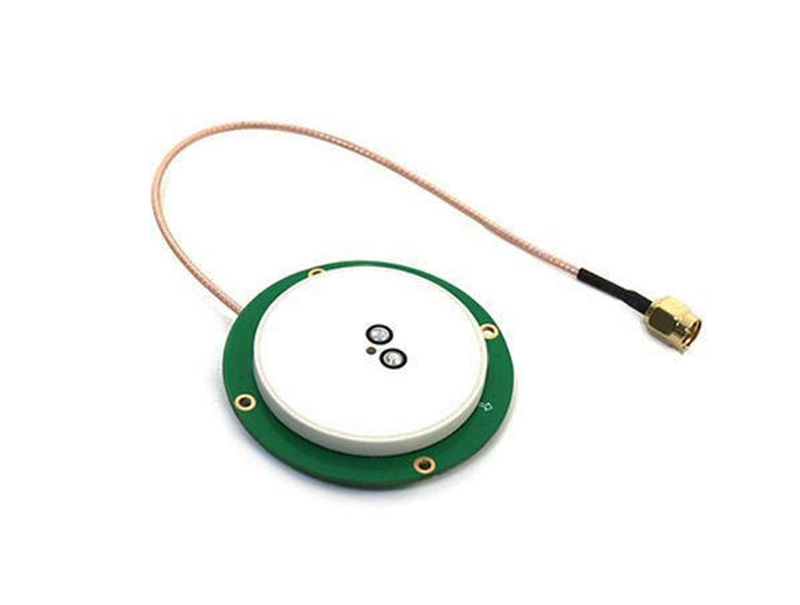

ドローンアンテナは重要な装置であり、電波の送受信を通じてドローンがリモコンや他の機器・システムと通信することを可能にする。これらのアンテナは、ナビゲーション、データ伝送、搭載システムの操作といったドローンの基本機能を実現し、無人航空機（UAV）の性能と実用性において不可欠な部品となっている。

ドローンアンテナの動作原理と核心パラメータ

ドローンアンテナは本質的に電磁波の送受信を行う装置である。電磁波の放射と受信特性を巧みに利用し、ドローンと地上管制ステーション、衛星、あるいは他のドローンとの間の通信の架け橋を構築する。アンテナ設計時には、信号伝送の安定性と効率性を確保するため、複数の重要パラメータを総合的に考慮する必要がある。

周波数はアンテナ設計の基本パラメータの一つであり、異なる通信システムは周波数に対して特定の要求を持つ。ドローンアンテナは対応する動作周波数帯域をカバーできなければ、正常な通信を実現できない。利得はアンテナが信号を特定方向に集中させる能力を示し、利得が高いほど特定方向への信号伝送距離が長く、透過力が強くなるが、同時にビーム幅は狭くなる。逆に、利得が低いアンテナはビーム幅が広く、カバー範囲は比較的短くなる。指向性はアンテナが電磁波を放射する集中度を決定し、全方向性アンテナは全方向に均一に放射するのに対し、指向性アンテナはより集中的に電磁波を放射する。偏波方式は直線偏波（垂直または水平）と円偏波に分類され、ドローンの送信機と受信機のアンテナの偏波を一致させることは、最適な信号強度を得るために極めて重要である。さらに、ドローンは飛行中に複雑で変化する環境に直面するため、アンテナは強風時に対応できる優れた耐風抵抗性能、極限温度条件下でも正常に動作する耐高低温特性、他の電子機器との干渉を回避する電磁両立性（EMC）を備える必要がある。

ドローンアンテナのタイプ分類と特徴

全方向性アンテナ

全方向性アンテナは周囲全方向に均一に電磁波を放射する特性を持つため、指向性の要求が低く広範囲なカバレッジが必要なアプリケーションで優れた性能を発揮する。例えば低空ドローンの飛行監視では、全方向性アンテナが全方位で信号の受信・送信を可能にし、監視担当者がアンテナ方向を頻繁に調整することなくドローンの位置や状態をリアルタイムで把握できる。

指向性アンテナ

全方向性アンテナとは異なり、指向性アンテナは電磁波をより特定の方向へ集中的に放射できるため、信号利得を大幅に向上させ、外部干渉を低減します。長航続時間ドローンの衛星通信シナリオでは、指向性アンテナが信号を衛星の方向に集中させることで、より長距離かつ安定した通信を実現し、ドローンが長時間飛行中も地上管制センターと緊密な連絡を維持できるようにします。

マイクロストリップアンテナ

マイクロストリップアンテナは、小型軽量という顕著な利点と、ドローンプラットフォームへの容易な統合性を備えていることから、近年ドローンアンテナ設計の主流選択肢となっている。小型ドローンやマイクロドローンの分野では、これらの機体が搭載能力に厳しい制限があるため、マイクロストリップアンテナは軽量化と高性能という二重の要求を満たすことができる。ドローンに過度な負担をかけずに良好な通信性能を保証する。

フェーズドアレイアンテナ

フェーズドアレイアンテナは先進的な電子制御技術を採用し、アレイ内の各アンテナ素子の位相と振幅を精密に制御することで、ビームの高速走査と指向性調整を実現する。この高い柔軟性と適応性により、ドローンの自律航行、障害物回避、精密攻撃などの高度な機能を支える重要な基盤となっている。例えば複雑な環境下では、フェーズドアレイアンテナが素早くビーム方向を調整し、周囲の障害物を正確に検知することで、ドローンに信頼性の高いナビゲーション情報を提供し、飛行安全を確保します。

ドローンアンテナの技術的特徴

広帯域設計

ドローンは通常、複数の異なる通信システムと連携する必要があり、アンテナが複数の周波数帯をカバーできることが求められます。広帯域設計により、ドローンアンテナは異なる周波数帯の通信ニーズに対応でき、地上管制ステーションとの低周波通信でも、衛星との高周波通信でも、安定した接続を実現します。

高効率利得

アンテナ構造の継続的最適化と高性能材料の採用により、アンテナ利得を効果的に向上させます。高利得アンテナは信号伝送能力を強化し、ドローンがより遠距離で外部と通信を維持すると同時に、信号の透過力を高め、伝送過程での減衰を低減します。

小型化設計

ドローンの限られた搭載能力を考慮すると、アンテナの小型化設計は極めて重要です。アンテナ性能を保証しつつ、可能な限り体積と重量を削減することで、ドローンの負担軽減だけでなく、他の機器の搭載スペースを確保し、ドローンの総合性能向上に貢献します。

高い安定性

ドローンは飛行中に強風、高温、低温、電磁妨害など様々な複雑な環境に遭遇します。そのため、アンテナは優れた安定性と信頼性を備え、これらの過酷な環境下でも正常に動作し、通信の継続性と安定性を確保する必要があります。

ドローンアンテナ選定のポイント

ドローンに適したアンテナを選ぶ際には、具体的な応用シーンと操作要件を満たすため、多角的な要素を総合的に考慮する必要がある。

周波数マッチング

まずドローンの動作周波数範囲を明確にする。現在、大半のドローンは主に2.4GHzまたは5.8GHz帯を使用している。アンテナ選定時には、ドローンの周波数との互換性を必ず確認すること。さもなければ正常な通信が実現できない。

アンテナタイプの選択

異なる応用シナリオと飛行ニーズに応じて、適切なアンテナタイプを選択します。一般的な飛行やファーストパーソンビュー（FPV）用途では、全方向性アンテナが全方向への信号送受信ニーズを満たせます。一方、長距離飛行や障害物のあるエリアを飛行するドローンには指向性アンテナがより適しており、特定方向に信号を集中させることで、より長いカバレッジ範囲と優れた信号透過性を提供します。

ゲインの考慮

アンテナゲインの選択は、飛行スタイルと必要なカバレッジ範囲を総合的に判断します。より長いカバレッジ範囲と優れた透過性を求める場合は、ゲインの高いアンテナを選択できますが、ビーム幅が狭くなるため、アンテナ方向をより正確に調整する必要があります。カバレッジ範囲の要求が低く、全方位の信号受信をより重視する場合は、ゲインが低くビーム幅が広いアンテナがより良い選択となります。

偏波マッチング

最適な信号強度を得るには、ドローン送信機と受信機のアンテナ偏波方式を一致させる必要があります。円偏波アンテナはドローンの向き変化による信号損失に強く、FPV用途で高く評価されています。一方、直線偏波アンテナも特定の用途で重要な役割を果たします。

コネクタタイプの適合

ドローンの送信機と受信機は機種によって異なるコネクタタイプを使用する場合があり、一般的なタイプにはN型、SMA/RP-SMA、IPEXなどがあります。アンテナ選択時には、ドローンの送信機または受信機とコネクタタイプが一致していることを確認し、確実な接続を確保してください。

ドローンアンテナの将来的な発展傾向

高度な集積化

ドローン技術の継続的な進歩に伴い、将来のアンテナシステムはよりコンパクトで効率的な方向へ発展する。アンテナはドローン本体と深く融合し、空気抵抗を低減して飛行効率を向上させるだけでなく、ドローンの全体設計をさらに最適化し、性能と信頼性を高める。

スペクトル共有と認知無線

逼迫する周波数資源に対応するため、将来のドローンアンテナはより強力なスペクトル感知能力と適応能力を備える。周囲環境の周波数使用状況をインテリジェントに感知することで、最適な周波数帯を自動選択し通信を行うため、スペクトル資源の逼迫を緩和し利用効率を向上させる。

グリーン通信

世界的な環境意識の高まりを受け、ドローンアンテナも低消費電力・低放射の方向へ進化する。より効率的なエネルギー管理戦略とグリーン通信技術を採用し、動作時の環境影響を低減することで持続可能な発展を実現する。

多機能一体化

将来のドローンアンテナは、通信機能に加え、ナビゲーション、位置特定、感知などの機能を統合することが期待される。このような多機能一体化設計は、ドローンのシステム構造をさらに簡素化し、総合性能を向上させ、より多くの分野でのドローン応用を強力に支援する。

ドローンアンテナ技術は絶えず発展と革新の段階にあり、高度な集積化、インテリジェントなスペクトル利用、グリーン通信、そして多機能統合が将来の発展における主要なトレンドとなる。ドローンの応用シーンが拡大・深化するにつれ、ドローンアンテナは業界を新たな高みへと導く過程でより重要な役割を果たし、各分野の知能化発展に強力な通信保証を提供する。
