  • 携帯用HDI基板

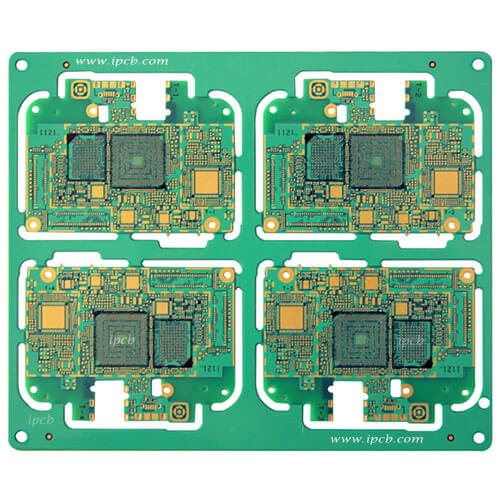

    携帯用HDI基板

    商品名:携帯HDI基板

    材質: SY S1000-2

    層数:6

    層数構造:1+4+1一段HDI

    インク色:緑/白さ

    仕上がり厚さ: 0.8mm

    仕上がり銅厚:0.5 OZ

    表面加工: 金メッキ

    最小パターン幅/間隔:3mil/3mil

    用途: 携帯HDI基板


    製品詳細 技術仕様

    良好な積層設計はpcbの性能を向上させることができる。競争が激化する現在の携帯電話市場では、コストが生き残りの重要な要素であることは間違いありません。これは6層の1次hdi pcb基板dbトレースを有する低コストの携帯電話pcbである。一次hdi pcb基板の生産は比較的簡単で、プロセスフローはよく制御され、コストは最低です。

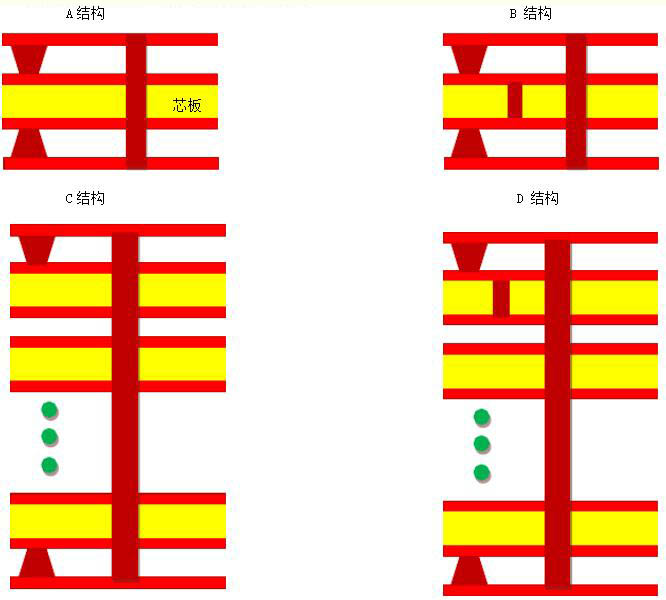

    一次機械的ブラインド穴の図例(下の図は重複穴のために設計されていません)

     一層機械穴付きBVH


    hdi:高密度相互接続、高密度相互接続、非機械的ドリル穴、6mil以下のマイクロブラインドリング、内外層配線幅。ラインギャップが4mil未満,パッド径が0.35mm以下の積層板の製造方法をhdi pcbと呼ぶ。




    どのように何層hdi pcbボードを定義しますか


    ブラインドパス:内側と外側の間の接続と伝達を実現するためにブラインドパス。


    穴を埋める:穴を埋めることで、内層と内層の接続を実現し、盲孔が大きい。


    盲孔は直径0.05mm~0.15mmの小さな穴である。埋め込まれたブラインドホールはレーザードリル、プラズマエッチング、光誘導ドリルで形成される。レーザーパンチは通常、co2とyag紫外光機(uv)に分けられる。




    6層pcb基板の最初の注文と2番目の注文は、レーザパンチを必要とするpcb基板、すなわちhdi pcb基板に向けられている。


    6階の一階hdi pcb板指のブラインド穴:1-2、2-5、5-6。つまり、1-2、5-6はレーザーパンチが必要だ。


    6階の二階hdi pcb板指のブラインド穴:1-2、2-3、3-4、4-5、5-6。レーザーパンチが2つ必要です。穴を3 ~ 4つ開けてから2 ~ 5を押し、レーザー穴を2 ~ 3、4 ~ 5つ開けてから1 ~ 6を押し、レーザー穴を1 ~ 2、5 ~ 6つ開けます。穴を開けてこそ長続きする。2段目のhdi pcb板が2回押され、レーザーが2回穴を開けられていることがわかります。




    また、二次hdi pcbボードはまた、間違った穴の二次hdi pcbボードと積み重ね穴の二次hdi pcbボードに分かれています。2回目のhdi pcb板は、ブラインドホール1-2と2-3が交互に並んでいることを指し、2回目のhdi pcb板は、ブラインドホール1-2と2-3が並んでいることを指し、例えば、ブラインド:1- 3,3 - 4,4 -6。順に類推すれば、三次、四次。どちらも同じです。
