  • 20層高速基板

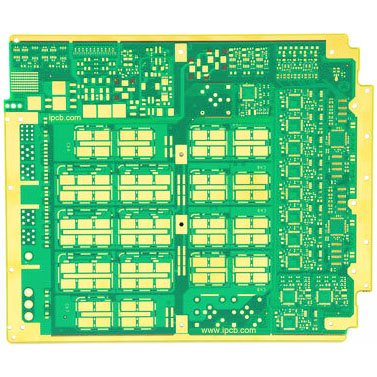

    20層高速基板

    商品名:20層高速基板

    材質: TUC / TU872LK

    層数:20

    仕上がり厚さ:20 ml + / -10 ml

    仕上がり銅厚:内層/外層1 oz

    インク色:緑/白

    最小パターン幅/間隔:4mil/4mil

    表面加工:硬金3-15 u

    BVH:l3 - l20

    用途:通信基板


    製品詳細 技術仕様

    PCBは「電子システムの母」と呼ばれています。これは非常に基礎的なエレクトロニクス材料であり、市場のニーズが大きい。その下流の応用分野は、通信、コンピュータ、消費者電子、産業制御、医療、自動車電子、航空宇宙などの多くの分野に及んでいる。




    通信PCBの分野では、無線ネットワーク、伝送ネットワーク、データ通信、ブロードバンド固定ネットワークに広く適用されます。関連製品には、背板、高速多層板、高周波マイクロ波板、多機能金属基板などがある。通信PCBの用途は、主に無線ネットワーク(通信基地局)、伝送ネットワーク、データ通信、固定ネットワークのブロードバンドの4つである。無線ネットワーク以外のアプリケーションでは、データが不足しているものもあります。




    計算すると、5 g基地局のpcb消費電力は約3.21 m2で、4 g基地局の1.825 m2の1.76倍になります。また、5 gの通信周波数が高くなるとpcbの性能に対するニーズが高まり、5 g基地局のpcb単価は4 g基地局より高くなります。一般的に、単一の5g基地局のpcb価値は4 g時代の約3倍です。

    20層高速基板

    また、5 gは周波数スペクトルが高いため、基地局のカバー範囲が小さくなります。国内の5 g基地局は4 g基地局の1.2 ~ 1.5倍と予想され、より小型の基地局が提供されます。そのため、5gによる基地局の総数は4 gを大きく上回ることになります。2023年の5g建設ラッシュ時には、国内5gマクロ基地局の新規追加数が2015年の4 g建設ラッシュ時の1.5倍になると予想されています。計算を総合すると,基地局通信用pcb業界の市場規模は,今後数年間で約50億~ 260億円になると考えられる。4 g時代の50億~ 90億の市場と比較すると、基地局通信用のpcb業界は近年爆発的に成長しています。




    ipcb会社はpcb基板に特化して、その制品は4-48層pcb基板を中心に、企業通信pcb基板、中高級自働車pcb、産業設備pcbasなどの強力な補充を含んで、広く通信設備、自働車、産業設備、マイクロ波無線周波数などの分野に応用することができます。




    通信pcbの用途は、主に無線ネットワーク(通信基地局)、伝送ネットワーク、データ通信、固定ネットワークのブロードバンドの4つである。無線ネットワーク以外のアプリケーションでは、データが不足しているものもあります。



    PCB技術の問題については、IPCB知識サポートチームは、すべてのステップをお手伝いしてここにある。また、ここでPCB引用を要求することもできます。お問い合わせメールsales@ipcb.com

    我々は非常に迅速に対応します。

    商品名:20層高速基板

    材質: TUC / TU872LK

    層数:20

    仕上がり厚さ:20 ml + / -10 ml

    仕上がり銅厚:内層/外層1 oz

    インク色:緑/白

    最小パターン幅/間隔:4mil/4mil

    表面加工:硬金3-15 u

    BVH:l3 - l20

    用途:通信基板



    PCB技術の問題については、IPCB知識サポートチームは、すべてのステップをお手伝いしてここにある。また、ここでPCB引用を要求することもできます。お問い合わせメールsales@ipcb.com

    我々は非常に迅速に対応します。
