  • 無線充電回路基板
    無線充電回路基板

    商品名:無線充電回路基板

    材質:S1000-2

    層数:2

    インク色:緑/白

    仕上がり厚さ:1.2mm

    仕上がり銅厚:2 oz

    表面加工: 金メッキ≧2 u」

    穴の厚さ:35 um

    最小開口:0.4 mm

    用途:無線充電基板


    製品詳細 技術仕様

    無線充電は、コイル間に発生する磁場で電気エネルギーを伝送するため、充電線を使う必要がない。使いやすく、ユーザーが使いやすい。私たちの生活の中でますます使われています




    携帯電話の無線充電構造は、プリント回路基板(pcb)、pcb基板上に溶接された電子部品、および回路基板上に溶接されたコイルで構成される。

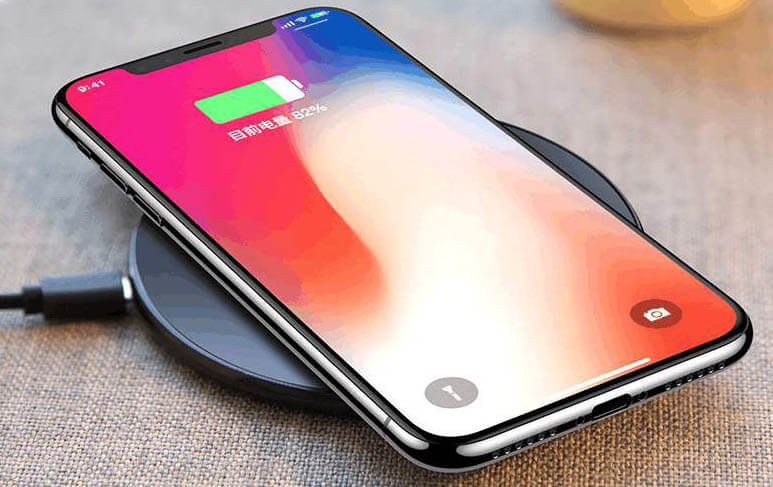

    無線充電

    無線充電

    科学技術の進歩により、より小型で薄型の電子機器や充電装置が求められています。既存のpcb構造は,外部接続用に複数の接続インタフェースを備えている。しかしながら、pcb基板は薄く、多くの電子部品を含んでいるため、接続ポートを増やすとpcb構造の厚みが増す。



    PCB技術の問題については、IPCB知識サポートチームは、すべてのステップをお手伝いしてここにある。また、ここでPCB引用を要求することもできます。お問い合わせメールsales@ipcb.com

    我々は非常に迅速に対応します。

    商品名:無線充電回路基板

    材質:S1000-2

    層数:2

    インク色:緑/白

    仕上がり厚さ:1.2mm

    仕上がり銅厚:2 oz

    表面加工: 金メッキ≧2 u」

    穴の厚さ:35 um

    最小開口:0.4 mm

    用途:無線充電基板
