Rogers RO3006 PCB 材料仕様

rogers ro3006 pcb高周波回路材料はテフロン複合セラミックフィラーです。この材料を用いることで,ro3006の誘電率は高温に安定している。10ghzでは、温度を- 50℃から+ 150℃に変化させると、誘電率の熱的安定係数(z方向)は- 3ppm /℃となる。ptfeガラスの誘電率は室温で階段状に変化しない。また、比誘電率の高周波数も安定しており、広い周波数範囲での使用が可能です。rogers ro3006 pcbも10 ghzで0.0013という非常に低い誘電損失を示している。

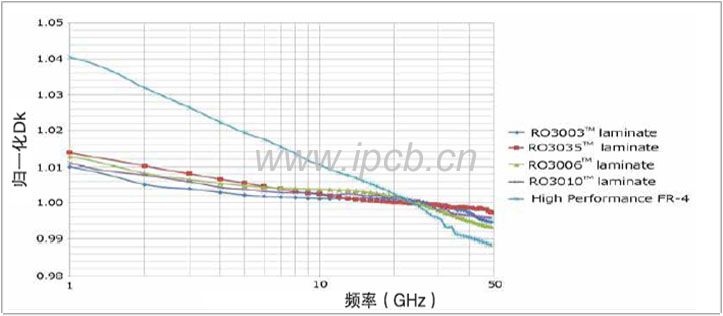

RO3000シリーズの誘電率の周波数依存性

RO3000シリーズの誘電率の周波数依存性



複合材料の応用のおかげで、rogers ro3006テフロンセラミック材料の熱膨張係数は、x方向とy方向で17 ppm /℃、銅に相当するので、収縮(エッチング後焼成)の典型的な値は0.5ミリリットル/インチ未満で、良好な寸法安定性を示しています。25ppm / zという過酷な環境下でも熱膨張係数を保証します。




ro3006は、優れた誘電率、温度および周波数安定性、および優れた機械的安定性を有し、rogers ro3006 ptfeセラミックは、自動車レーダ、gps衛星アンテナ、電力増幅器およびセルラ通信システムアンテナ、ライブ衛星などの商業マイクロ波および無線周波数回路に使用することができます。ケーブルシステム、遠隔検針、電源バックプレーンのデータリンク。




ro3000シリーズには、異なる誘電率(3.0 ~ 10.2の範囲)を有するro3003、ro3010、およびro3035も含まれていますが、機械的安定性は均一です。これにより、開発者が多層回路を設計する際に異なる誘電率の材料を使用することによる反りや信頼性の問題を回避することができる。
