PCBニュース - 2026年、プリント基板（PCB）設計は配線だけを考えますか。

もしあなたがまだPCB設計を単に線を引いて部品を配置するだけの作業だと考えているなら、電子製品の「心臓部」であるPCB設計を根本的に見直す必要があるでしょう。2026年を迎えるにあたり、プリント基板はもはや「受動的な相互接続プラットフォーム」というレッテルを剥がし、システム性能、放熱効率、さらには製品の成否を左右する、戦略的なコアコンポーネントへと変貌を遂げています。

AIサーバーのコンピューティング能力に対する需要が津波のように押し寄せる中、ハイエンドPCB基板材料のサプライチェーンはかつてないほどのプレッシャーにさらされています。グラスファイバークロスや樹脂から銅箔に至るまで、あらゆる材料の価格変動や納期の不確実性が「新たな常態」となっていることに気づいている方も多いでしょう。この逼迫はAI以外のプロジェクトにも波及しており、限られた生産能力はハイエンドの高密度相互接続（HDIビルドアップ基板）基板や超高速基板で完全に埋まっています。設計エンジニアや購買担当者にとって、「すぐに使える」時代は終わったのです。現在、プロジェクトの初期段階で代替材料や段階的な発注戦略が検討されていない場合、プロジェクト遅延のリスクは飛躍的に高まります。

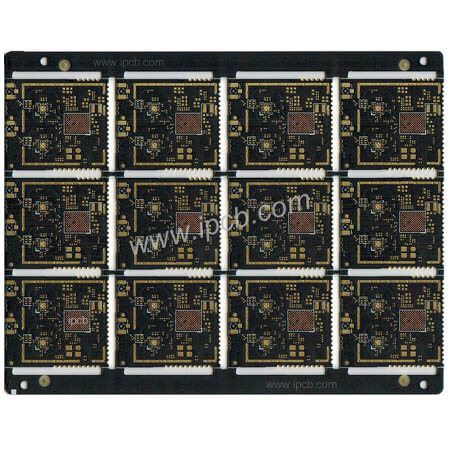

図　ビルドアップ基板

一方、設計のロジックも質的に変化しています。AIは製造における強力なアシスタントであるだけでなく、設計プロセスにも深く関わっています。最新の設計ツールは、部品配置、経路計画、さらには配線段階でのリアルタイム信号完全性や熱シミュレーション解析まで自動的に実行できます。もはや「まず描いてから修正する」時代ではなく、製造可能性（DFM）チェックはスケッチ段階から始まります。このような協調的な設計は、設計上の欠陥による試行錯誤のコストを削減するだけでなく、限られた基板スペース内で最大限の性能を引き出すことを可能にします。

小型化のペースは止まることなく続いています。AR/VRデバイスや、より薄型軽量のスマートウェアラブルなど、HDI技術はより微細な配線と間隔をサポートするように進化してきました。SLP（表面実装技術）のような技術でさえ、フラッグシップスマートフォンからエッジコンピューティングデバイスへと移行しつつあります。この極めて高い集積度は、プリント基板（PCB）の誘電特性に厳しい要求を課します。信号クロストークによってハードウェアがスクラップになってしまう事態は、誰も望んでいません。

より根本的な変化は、「グリーン製造」の台頭にあります。環境コンプライアンスが単なる書類上の要件ではなく、サプライチェーンにおける具体的な基準となるにつれ、リサイクル可能な材料、水性プロセス、ハロゲンフリーソリューションは、「付加的な要素」から「標準要件」へと変化しています。製造工場では、自動化された生産ラインとAI搭載の画像検査システムを組み合わせることで、人的介入を最小限に抑え、工場から出荷されるすべての基板が厳格な条件下で一貫性を保つことを保証しています。

これはまさに業界にとっての転換点です。従来型のモデルに固執し、サプライチェーンのレジリエンスが不足し、AI設計ツールの活用を怠るメーカーは、徐々に存在感を失いつつあります。業界の最先端を行く企業にとって、PCBはもはや単なるハードウェアではなく、デジタル変革の物理的な基盤です。エレクトロニクス業界の未来は、この薄い基板がどれだけの複雑さと可能性を支えられるかに大きく左右されると言えるでしょう。
