PCBニュース - AIがPCB業界をいかに変革するか

人工知能（AI）の爆発的な成長は、プリント基板（PCB）を従来の電子相互接続プラットフォームから、高性能コンピューティングの中核へと押し上げています。かつてPCB設計者は、信号完全性、インピーダンス制御、コスト最適化に重点を置いていましたが、AIチップの消費電力がキロワットレベルを突破し、データ伝送速度がテラビット時代に突入する現在、PCBの設計ロジックと製造プロセスは根本的なパラダイムシフトを迎えています。

AIサーバーがPCBに求める最も直接的な要件は、層数と材料に反映されます。GPU、CPU、そして膨大な量のHBMメモリ間の高速相互接続をサポートするため、AIアクセラレータカードのマザーボードは、20層、あるいは30層以上の超多層基板構造を必要とすることがよくあります。これは、穴あけ加工と位置合わせの難易度を高めるだけでなく、基板の誘電率（Dk）と誘電損失（Df）にも極めて高い要求を課します。従来のFR-4材料ではもはや不十分であり、超低損失PTFEや改質エポキシ樹脂が標準となっています。わずかな信号減衰やクロストークでも、数兆個の並列演算においては致命的なエラーへと増幅される可能性があります。そのため、PCBメーカーは、AIハードウェアの厳しい「欠陥ゼロ」基準を満たすために、より精密な積層技術と厳格な公差管理を習得する必要があります。

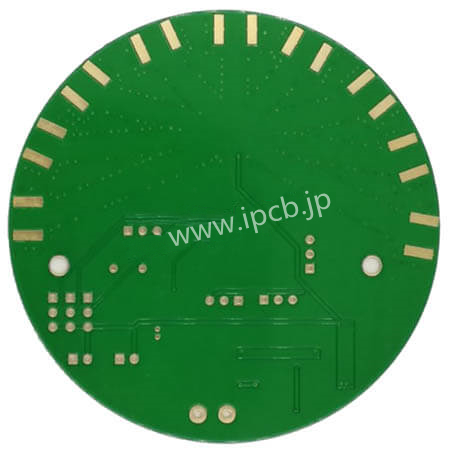

図　高周波基板

熱設計も、AIによって再定義されつつある分野です。単一チップの熱設計電力（TDP）が700Wを超えると、従来の空冷では不十分となり、液冷ソリューションが徐々に主流になりつつあります。そのため、PCBには優れた熱伝導経路だけでなく、冷却液への長期浸漬やマイクロチャネル内の圧力変化にも耐えられることが求められます。金属基板、セラミック基板、ヒートパイプ技術を組み込んだ複合基板などが登場し始めています。PCBはもはや単なる回路基板ではなく、熱管理システムの一部となっているのです。設計者は、限られたスペース内で電気的性能と熱抵抗のバランスを取り、チップがフルロード動作時に過熱による性能低下を起こさないようにする必要があります。

より大きな影響は、AI自体がPCB設計プロセスにフィードバックされることによってもたらされます。従来のPCBレイアウトと配線は、エンジニアの経験に基づく反復作業に依存しており、時間と手間がかかり、エラーが発生しやすいものでした。現在、生成型AIと機械学習アルゴリズムがこのプロセスに介入しています。膨大な量の過去の設計データで学習することで、AIツールは部品配置の最適化、潜在的な電磁干渉リスクの予測、さらには最適な配線トポロジーの生成まで自動的に行うことができます。この「AI支援設計」は、開発サイクルを数週間短縮するだけでなく、設計の一貫性と信頼性も向上させます。中小企業（SME）にとっては、大手メーカーに匹敵する高度なマザーボードを、より低い人件費で開発できることを意味します。

サプライチェーンもまた、インテリジェントに進化しています。 AIを活用した画像検査システムは、断線、短絡、はんだ不良といったプリント基板上の微細な欠陥をミクロンレベルの精度で検出でき、手動による目視検査の精度をはるかに凌駕します。同時に、ビッグデータに基づく需要予測モデルは、原材料サプライヤーやファウンドリが生産能力をより正確に配分するのに役立ち、ハイエンドプリント基板の生産能力不足を緩和します。

この技術革新において、プリント基板業界はもはや命令を受け取るだけの受動的なプロセッサではなく、チップ設計会社やシステムインテグレーターと共に未来を切り拓くパートナーとなっています。クラウドデータセンターから端末スマートハードウェアに至るまで、エッジAIデバイスの普及に伴い、プリント基板の技術的障壁は絶えず高まっています。高周波・高速材料アプリケーション、高度な放熱統合、そしてインテリジェントな設計プロセスを習得できる企業にとって、AIの波は課題であると同時に、ハイエンド製造バリューチェーンの頂点への切符となるでしょう。未来のプリント基板は、知能と物理の完璧な融合の結晶となるでしょう。
