人工知能、車載エレクトロニクス、5G通信、医療端末などの爆発的な成長に伴い、電子機器の「心臓部」であるPCBAは、大きな技術的変革を遂げています。高集積、高周波、高速、小型化の時代において、PCBAコネクタはもはや単なる「物理的なプラグアンドプレイインターフェース」ではなく、デバイス全体の信号品質、熱管理性能、生産効率を直接左右するコアコンポーネントとなっています。

PCBAコネクタの進化を振り返ると、その形状の変化はPCB製造プロセスの進歩と密接に関係しています。初期の電子製品では、一般的に従来型のスルーホール（THT）コネクタが使用されていました。THTコネクタは高い接合強度と機械的ストレス耐性を備えていましたが、PCB面積を大きく占有し、両面実装の制約がありました。

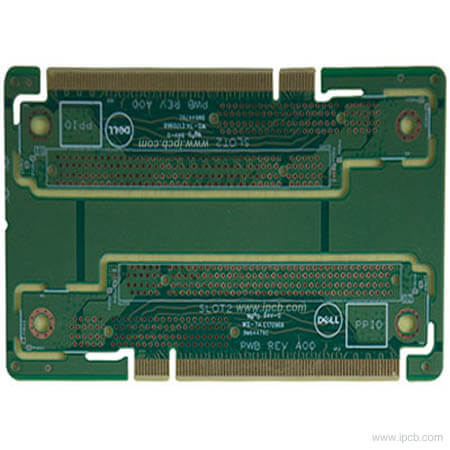

図　高速基板

自動化された生産効率への要求の高まりに伴い、SMTコネクタが急速に市場シェアを拡大しました。SMTコネクタはスルーホールはんだ付けを不要にし、PCB下層の配線スペースを大幅に解放しました。今日、高密度化と機械的堅牢性のバランスを取るため、プレスフィット技術とスルーホールリフロー（THR）が、高信頼性が求められる産業用および車載用電子機器において広く採用されています。これにより、効率的な自動実装を維持しながら、振動下におけるコネクタの物理的安定性を確保しています。

スマートフォン、ウェアラブルデバイス、エッジコンピューティング端末においては、「内部空間のあらゆる部分が貴重」であることが設計者にとって最大の課題となっています。このことが、PCBAコネクタの超薄型化と微細ピッチ化を直接的に促しています。

ピッチの縮小：従来の基板対基板コネクタのピッチは、1.27mm、0.8mmから0.35mm、さらには0.3mmへと徐々に縮小されています。

高さの縮小：多数の基板対基板（BTB）コネクタを合わせた高さは1.0mmの限界を突破し、極めて薄い積層構造を実現しています。

高ピン密度：フローティング基板間コネクタの登場により、狭いスペースに数百本のピンを配線できるだけでなく、SMT実装時の累積公差や使用中の振動を効果的に吸収できるようになりました。

高周波・高速化は、現代の電子システムにおけるもう一つの重要な要件です。PCIe 5.0/6.0、USB4、112G PAM4といった信号規格の普及に伴い、PCBAコネクタは極めて厳しい信号完全性（SI）の課題に直面しています。

コネクタ接点のインピーダンス連続性、クロストーク、挿入損失は、研究開発における重要な課題となっています。信号減衰を低減するため、高周波・高速BTBコネクタでは、対称的な接地シールド設計、低誘電率絶縁材料、そして極めて短い接触経路が一般的に採用されています。

一方、従来の銅ケーブル伝送は、テラビット級の超高帯域幅に対応する際に、物理的な限界を徐々に露呈しつつあります。データセンターやスーパーコンピューティングサーバーでは、コパッケージ型光コネクタ（CPO）や内部光インターコネクトコネクタが、コンセプト段階から実用化へと移行しつつあります。PCBAコネクタは、「純粋な電気伝送」から「光電子ハイブリッド」、さらには「光インターコネクト」へと進化を遂げています。

最新のPCBAコネクタは、極めて高い性能要件を満たすだけでなく、複雑なアプリケーション環境下でも長期間にわたり安定して動作することが求められます。

高温・高電流耐性：電気自動車（EV）のバッテリー管理システム（BMS）や高出力電源基板では、コネクタは数百アンペアの電流と高温に同時に耐える必要があります。そのため、耐熱性に優れたエンジニアリングプラスチック（LCPやPA9Tなど）や高導電性銅合金めっきが標準となっています。

腐食・酸化耐性：塩水噴霧、硫黄ガス、高湿度といった工業現場の過酷な環境に対応するため、電気化学腐食による接触不良を防ぐ目的で、選択的金めっき、パラジウムニッケルめっき、防水シール設計（IPX8防水コネクタなど）が広く採用されています。

PCBAコネクタの今後の発展は、製品そのものだけでなく、製造工程全体の自動化効率と密接に関わっています。テープ＆リールパッケージに対応し、産業用ロボットによる高速ピックアンドプレース動作に適したコネクタ設計、そして自己位置合わせ機構を備えたコネクタは、SMT生産ラインにおける初回合格率と生産効率を大幅に向上させます。

今後も、インテリジェント化、高周波化、高集積化のトレンドは変わらず、PCBAコネクタは電子機器製造チェーンにおける重要なリンクとして、より高速かつ高出力の信号をより小さなスペースで伝送し、次世代ハードウェアイノベーションのための強固な相互接続基盤を提供し続けるでしょう。
