PCBニュース - PCB板材の価格は増え続ける

ここ1年ほどの間に、世界の電子機器製造サプライチェーンにおいて最も敏感な部分が再び刺激され、PCB（プリント基板）の生産コストが全面的に急騰するという新たな局面を迎えています。多くのハードウェアエンジニアや調達担当者が最新の生産計画を提示する際、基板メーカーから一様に値上げの通知や、見積もりの有効期間短縮の連絡を受けています。銅張積層板（CCL）およびPCB製造段階におけるこのコスト高騰の波は、予想を上回るスピードでハードウェアの最終製品市場全体へと波及しています。

価格の急激な上昇の背景には、上流工程における複数の原材料コストの「連鎖的」かつ急激な高騰があります。CCLのコスト構造において、銅箔、電子グレードのガラスクロス、エポキシ樹脂が3つの主要な構成要素となっています。国際的なコモディティ市場での銅価格の高止まりに加え、高周波・高速通信用や厚銅基板向けの高品質銅箔に対する需要が急増したことで、銅箔の価格（加工賃を含む）が直接的に押し上げられました。同時に、上流の樹脂材料の不足やガラスクロスの供給能力逼迫により、基礎材料であるCCLはここ数ヶ月で何度も価格改定が行われ、累積的な上昇幅は極めて大きなものとなっています。こうした最下流の原材料に起因するコスト圧力が、下流のPCB製造工場に価格体系の抜本的な見直しを余儀なくさせています。

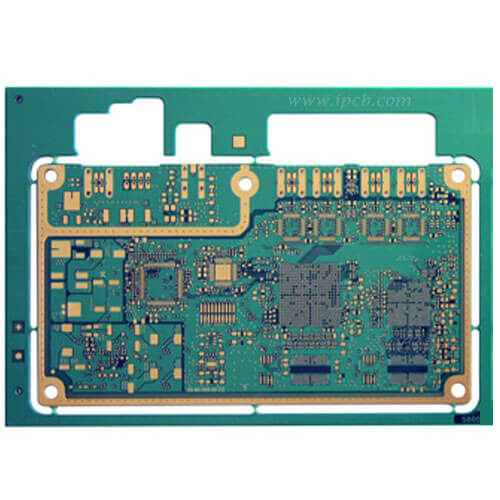

図　多層基板

基礎的なコモディティの影響に加え、AI大規模モデルによる爆発的な演算能力（コンピューティングパワー）需要が、PCBサプライチェーン全体の生産能力と供給の構図を根本から変えつつあります。AIサーバー、高速スイッチ、新エネルギー車（NEV）向け電子機器において、多層高Tg（ガラス転移温度）基板、HDI（高密度相互接続）基板、および高周波・高速通信用特殊基板への需要が指数関数的に増加しています。ハイエンド基板は利益率が高いため、世界の主要な基材サプライヤーは生産能力をAIや高付加価値分野へと大幅にシフトさせています。この生産能力の偏りによる影響が急速に拡大し、多層基板用材料の供給不足だけでなく、一般的なFR-4基板の納期や価格にも波及しています。

このような激しい市場変動の中で、ハードウェア開発チームや調達部門が従来のサプライチェーン戦略をそのまま踏襲し続ければ、予算超過と生産遅延という二重の危機に直面する可能性が極めて高くなります。かつての見積書は30日以上の有効期間を持つことが一般的でしたが、現在、多くのPCB（プリント基板）メーカーは見積もりの有効期間を数日間に短縮、あるいは「その都度有効（単発）」としています。つまり、NPI（新製品導入）や量産段階にあるプロジェクトにおいて、調達の判断が遅れると、それがそのまま完成品の追加コスト（償却費の増加など）に直結する恐れがあるのです。

こうした厳しいコスト環境に直面する中、設計の最適化とサプライチェーンとの連携強化こそが、最終製品メーカーにとってコスト削減と効率化を実現する鍵となります。

具体的には、厳格なDFM（製造容易性設計）レビューと、材料の代替検討（コスト低減を目的とした代替材の評価）を行うことが重要です。多くのプロジェクトでは、初期設計時に過剰なスペックの基板材料（高Tg材や特殊な低損失材の過剰指定など）を慣習的に採用しがちです。回路性能や熱管理の要件を満たしつつ、コストパフォーマンスに優れた汎用的な代替材へ適切に変更することで、通常10%〜15%のコスト削減が可能になります。

また、セカンダリ材（代替材料）の認定体制を構築することも有効です。プロジェクトの初期段階からPCB製造パートナーと協力し、メイン材とサブ材（代替材）の評価およびスタックアップ（積層構成）設計を進めておくことで、特定のブランドや型番の基板材料が在庫不足や価格高騰に見舞われた際でも、生産ラインの停止といった事態を回避できます。

さらに、調達計画を共有し、供給サイクルを確定させることも求められます。従来の「必要に応じてその都度発注する」方式から脱却し、今後1〜2四半期にわたる長期的な需要予測を主要なPCBサプライヤーと共有します。確実な発注量を提示することで、より安定した材料の割り当てや価格の維持・確保を図るのです。

上流工程における原材料費や産業用電力コストの上昇がPCB業界の価格基準を塗り替えていますが、最終製品メーカーがそれをただ受け入れるしかないわけではありません。よりきめ細かなDFM設計、柔軟な材料戦略の採用、そして高い技術力と透明性の高いサプライチェーンを持つPCBメーカーとの緊密な連携により、ハードウェア開発チームはコスト変動の激しい環境下でも利益を確保し、プロジェクトを予定通り高品質に完遂することが可能です。
