protel 99SEによるgerberfileのエクスポート方法
2019-06-21
View:2258
Author:ipcb      文章を分かち合う

PCB設計ファイルをガーバーファイルに正しく変換する方法。

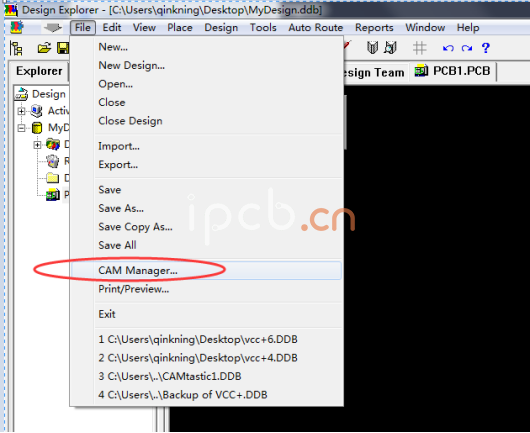

1:PCBファイルをProtelにエクスポートし、[ファイル]-> [CAMマネージャー]を選択します

PCB設計

[出力ウィザード]ダイアログが表示されたら、[次へ]を選択します。

PCB設計

次へ進む

PCB設計



このダイアログで、ガーバー(ガーバーファイルを生成する)を選択するように注意して、次へ進みます

PCB設計

次へ進む

PCB設計

PCB設計

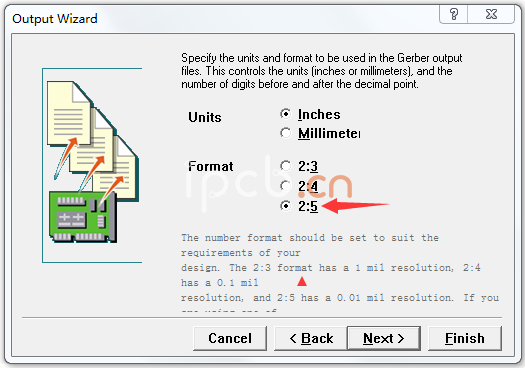

2:単位はインチと2:5フォーマットを選択します(PCBメーカーのほとんどの露光機はデフォルトの2:5フォーマットとインチシステムです。エラーステップを減らすために、次の単位と比率を選択することをお勧めします。)そして次へ。

PCB設計

3:エクスポートするレイヤーの選択、すべてのレイヤーをエクスポートすることをお勧めします(注:チェック出力データがミラーリングされているため、[ミラーチェックボックス]はチェックしないでください。工場でボードレイヤーを逆さまにする場合があります!)

PCB設計

次へ進む

PCB設計

4:

4:このダイアログには、グラフィック記号、文字、穴のサイズの3つのオプションがあります。

グラフィック記号

文字

穴のサイズ

図の文字を文字に提案し   ます。


他のオプションはデフォルトで変更されません。

PCB設計

3つのダイアログの下で、次へ続行してください。

PCB設計

PCB設計



PCB設計



PCB設計

6:NCドリル設定ダイアログ、ボアホールファイルの座標形式と単位を設定します(ガーバーを転送したものと同じ方が良いです(インチ2:5末尾のゼロをサッパー)。エラーが多すぎないようにします。

PCB設計

7:Gerberが生成されたので、Gerberをエクスポートし、[ツール]> [設定]でエクスポートパスを選択します。

PCB設計

PCB設計



PCB設計
