PCB技術 - 基板取付ネジとは

基板取付ネジは、回路基板、金属フレーム、建築部材にかかわらず、固定、支持、伝導の重要な機能を担っている。

一、基板取付ネジのコア作用

1.固定と支持

基板取付ネジはネジ山の咬合により、異なる材質または厚さの基板を強固に接続し、振動、衝撃または重力による緩みや変位を防止する。

2.電気伝導と放熱

電子機器では、一部のねじ（銅製やニッケルめっきねじなど）が電気伝導や放熱機能を同時に担い、機器の性能を最適化することができる。

3.構造強化

建築や機械の分野では、ネジは予圧力によって全体構造の剛性と安定性を向上させる。

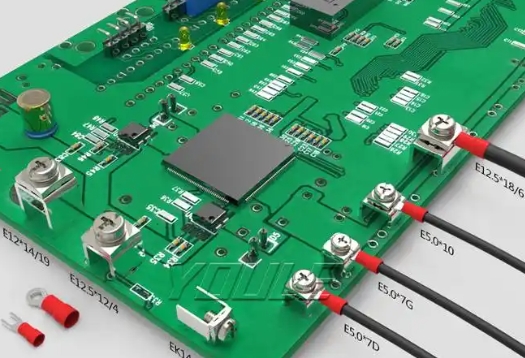

図　基板取付ネジ

二、基板取付ネジの分類と選択

1.材質別分類

炭素鋼ネジ：コストが低く、強度が高いが、錆びやすく、乾燥環境に適している。

ステンレスネジ：耐食性が強く、湿気や屋外環境（例えば304/316ステンレス）に適している。

銅ネジ：電気伝導性に優れ、電子機器の接地や高周波信号伝送によく使われる。

チタン合金ネジ：軽量化、高強度、航空宇宙やハイエンド設備に適している。

2.ねじタイプによる分類

タッピングねじ：基板に直接タッピングし、事前に穴をあける必要がなく、薄板や軟質材料に適している。

ねじ山：ナットに合わせて使用する必要があり、高強度接続に適している。

締付ネジ：頂締力により固定され、ネジ嵌合がなく、精密機器に適している。

3.型式選択の原則

基板材質に応じてネジ硬度と耐食性を選択する。

ネジの予締力を考慮して、過締による基板の変形を回避する。

優先的に標準部品を選択し、後続のメンテナンスと交換を容易にする。

三、基板取付ネジの取付技術

プリドリルマッチング

ねじの直径に応じて適切なドリル（M 3ねじの場合は2.8 mmドリルが必要）を選択し、ねじのかみ合いが十分であることを確保する。

ねじ潤滑

取り付け前に少量の潤滑剤（ネジロックゴムなど）を塗布すると、予締力を高め、緩みを防止することができる。

トルク制御

トルクレンチを使用して正確なトルク値を設定し、過度に締め付けたり緩めたりしないようにする（M3ネジ推奨トルク：1.5-2など）。

インストール順序

基板の中心からエッジに向かって段階的に取り付け、応力集中を減らす、取り付け後、ネジが基板表面から1-2mm露出していないかをチェックし、安全性を確保する。

四、基板取付ネジのメンテナンスと検査

定期検査

ネジが錆び、変形していないかを観察し、必要に応じて交換する。

緩み防止策

緩み止めワッシャ、ネジロックゴムなどを使用し、振動による緩みを避ける。

かんきょうてきおうせい

湿気環境はステンレスネジを選択し、屋外設備は優先的に亜鉛めっきまたはニッケルめっき処理を行う。

五、未来の趨勢：基板取付ネジの革新方向

材料のアップグレード

より軽く、より強い新型合金ねじを開発し、耐久性を向上させる。

インテリジェントな設計

センサまたはインテリジェントロック機能付きネジを開発し、リアルタイムで予締力を監視する。

環境への配慮

リサイクル可能な材料や無毒コーティングのネジを普及させ、環境への影響を減らす。

基板取り付けネジは小さいが、大きな責任を負っている。型選び、設置からメンテナンスまで、すべてのステップに厳密に対応する必要がある。エンジニアであれ、設置者であれ、DIY愛好家であれ、正しい技術と方法を身につけてこそ、設備の安定した運行と安全を確実に保障することができる。
