プリント基板（PCB）は、現代の電子機器に欠かせない部品です。プリント基板とは、絶縁基板上に導電パターンを形成したもので、電子部品を接続するための基盤となります。この文章では、プリント基板のマウント、つまり取り付けや固定方法について詳しく解説します。初心者の方でも理解しやすいよう、基本的な知識から実践的な手順までを紹介します。マウント作業は、電子工作や製品開発で重要なステップです。正しい方法を学ぶことで、故障を防ぎ、安定した動作を実現できます。
プリント基板は、ガラスエポキシやFR-4などの素材で作られています。表面に銅箔のパターンがエッチングされ、電子部品をはんだ付けします。マウントとは、このプリント基板を筐体やフレームに固定することを指します。マウントの目的は、振動や衝撃から基板を守り、熱放散を促進することです。プリント基板のサイズや形状によって、マウント方法が変わります。例えば、小型基板はネジ止めが一般的ですが、大型基板ではレールやブラケットを使用します。

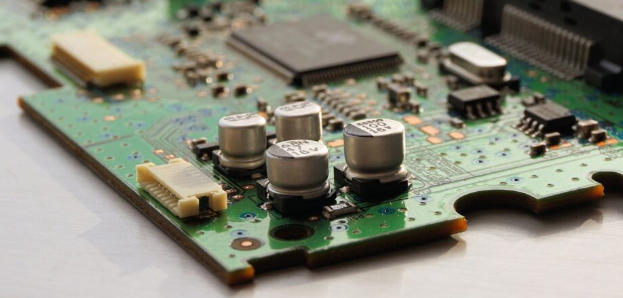

図 プリント基板マウント
プリント基板のマウントを考える際、まず環境条件を考慮します。高温多湿の場所では、耐熱性のあるマウント材を選びましょう。また、EMI（電磁干渉）を防ぐために、グランド接続を確実に行います。キーワードとして、プリント基板のマウントは「プリント基板 マウント」と検索すると、多くの参考資料が見つかります。
プリント基板のマウントにはいくつかの方法があります。主なものを挙げてみましょう。
ネジ止めマウント：最もシンプルな方法です。プリント基板に穴を開け、スタンドオフやスペーサーを使用して筐体に固定します。スタンドオフは、基板と筐体の間隔を確保し、ショートを防ぎます。マウント時にトルクを調整し、基板を割らないよう注意してください。
スナップイン・マウント：プラスチック筐体でよく使われます。プリント基板の端をクリップで挟むだけです。工具不要で素早くマウント可能ですが、振動が多い環境では不向きです。
レールマウント：DINレールのようなガイドにプリント基板をスライドさせて固定します。産業機器で普及しており、交換が容易です。プリント基板のエッジに溝を加工する必要があります。
接着マウント：エポキシ接着剤や両面テープで固定します。軽量基板向きですが、熱膨張差による剥離に注意。マウント後、十分な硬化時間を確保しましょう。
マウントの選び方は、用途次第です。例えば、自動車電子機器では耐振動性の高いネジ止めを優先します。一方、プロトタイプではスナップインが便利です。プリント基板のマウント材として、銅やアルミニウムのスペーサーがおすすめです。
ここでは、ネジ止めマウントを例にステップを説明します。必要な工具：ドライバー、スタンドオフ、ネジ、ドリル（穴あけ用）。
準備：プリント基板の設計図を確認し、マウント穴の位置を決めます。穴径はネジサイズに合わせ、通常M3やM4です。基板に部品を実装済みの場合、干渉しない位置を選びましょう。
穴あけ：プリント基板に穴を開けます。ドリルビットは基板素材に適したものを使用。ガラスエポキシの場合、硬質ビットが良いです。穴あけ後、バリを除去して滑らかにします。
スタンドオフの取り付け：筐体の底面にスタンドオフをネジで固定します。高さは基板の部品高さに合わせ、5mm～10mmが標準です。
プリント基板のマウント：基板をスタンドオフの上に置き、ネジで締めます。トルクは0.5Nm程度に抑え、過度に締めないよう注意。マウント後、水平を確認します。
テスト：電源を入れ、動作を検証。振動テストを行い、緩みがないかチェックします。
この手順でプリント基板をマウントすれば、安定した設置が可能です。初心者は練習用キットから始めると良いでしょう。
プリント基板のマウントでよくあるミスは、穴位置のずれや締め過ぎです。これにより基板が割れたり、パターンが剥離したりします。対策として、CADソフトで事前シミュレーションをおすすめします。また、静電気対策を忘れずに。マウント前にアース接続し、ESDマットを敷きましょう。
熱管理も重要です。プリント基板に高発熱部品がある場合、マウント材にヒートシンクを組み合わせます。マウント後の冷却ファン設置で、寿命を延ばせます。
トラブル例：マウント後、信号ノイズが発生した場合、グランドループが原因かも。プリント基板のマウントポイントを接地強化してください。
プリント基板マウントの応用例
家庭用電子工作では、Arduinoボードのプリント基板を3Dプリントケースにマウントします。工業分野では、PLCの基板をラックにマウント。IoTデバイスでは、小型プリント基板をウェアラブル筐体に接着マウントします。これらの例から、マウントの柔軟性がわかります。
プリント基板のマウントは、電子機器の信頼性を高める鍵です。正しい方法を身につければ、DIYからプロユースまで幅広く活用できます。キーワード「プリント基板 マウント」でさらに深掘りしてください。この記事があなたのプロジェクトに役立つことを願います。
