PCBとFPCの興味深い違い
2020-09-11
View:202
Author:Dag      Share

いわゆるプリント回路基板であるPCBは、通常ハードボードと呼ばれます。非常に重要な電子部品である電子部品のサポートボディです。PCBは通常、FR4をベース材料として使用します。これはハードボードとも呼ばれ、曲げたり曲げたりすることはできません。PCBは通常、コンピューターのマザーボード、携帯電話のマザーボードなど、曲げる必要のない場所で使用されます。




実際、FPCは一種のPCBに属していますが、従来のプリント回路基板とはかなり異なります。それはフレキシブルボードと呼ばれ、フルネームはフレクシャ回路基板です。FPCは通常、Piをベース材料として使用します。これは柔軟な材料であり、自由に曲げたり曲げたりすることができます。FPCは通常、屈曲を繰り返し、いくつかの小さな部品をリンクする必要がありますが、今ではそれ以上のものです。現在、スマートフォンは曲げを防止しようとしています。これには、FPCを主要な技術として使用する必要があります。



PCB と FPC


実際、FPCはフレキシブル回路基板であるだけでなく、3次元回路構造を接続するための重要な設計方法でもあります。他の電子製品設計では、この構造はさまざまな異なるアプリケーションを構築できます。したがって、この観点から、FPCとPCBは大きく異なります。




PCBの場合、フィルム接着剤を充填して回路を3次元形状にしない限り、回路基板は一般に平面です。したがって、3次元空間を最大限に活用するには、FPCが優れたソリューションです。ハードボードに関しては、一般的なスペース拡張スキームは、スロットとインターフェイスカードを使用することです。ただし、FPCがアダプターとして設計されている限り、同様の構造を作成でき、指向性設計の柔軟性が高まります。1つのFPCを接続すると、2つのハードボードを並列回路システムのグループに接続できます。また、さまざまな製品形状設計に適応するために任意の角度に変えることもできます。

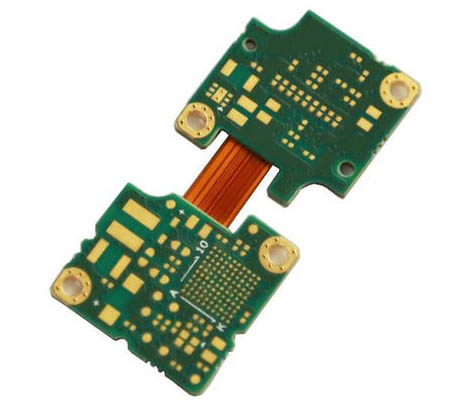

もちろん、FPCはライン接続に端末接続モードを使用できますが、これらの接続メカニズムを回避するためにソフトボードとハードボードを使用することもできます。1つのFPCでレイアウトを使用して、多くのハードボードを構成し、それらを接続できます。この方法は、コネクタと端子の干渉を減らし、信号品質と製品の信頼性を向上させることができます。この図は、マルチPCBとFPCで構成されたソフトボードとハードボードを示しています。
