広東省の高精度で高難易度の特殊PCB回路基板メーカー
2021-07-29
View:518
Author:ipcb      文章を分かち合う

PCB回路基板市場は絶えず発展していますが、これは主に2つの動機によるものです。まず、回路基板アプリケーション業界の市場空間は拡大を続けており、通信業界やノートブックコンピュータ業界のアプリケーションが拡大し、多層基板市場が急成長し、現在のアプリケーション比率は50に達しています。 %。同時に、カラーテレビ、携帯電話、自動車用電子機器に使用されるデジタル回路基板の割合も大幅に増加し、それによって回路基板業界のスペースが拡大しています。さらに、世界の回路基板産業は私の国にシフトしており、それはまた私の国の回路基板市場空間の急速な拡大につながっています。

最近、米国のPCBメーカー(PCBピュアプレイ)が発表した収益データは、需要が増加している市場環境を明らかにしています。過去1年間、PCBの注文と出荷の比率は着実に1を上回っています。一方、PCB業界での激しい競争により、一部のPCBメーカーは、変化する市場ニーズを満たすために、積極的に新技術を開発したり、PCB層の数を増やしたり、高い技術要件でFPC市場化のプロセスを促進したりしています。上記の「抑制」により、競争力のない小規模メーカーが市場から撤退しました。これは、今年の市場が非常に好調な多くの小規模PCBメーカーにとっても隠れた懸念事項です。

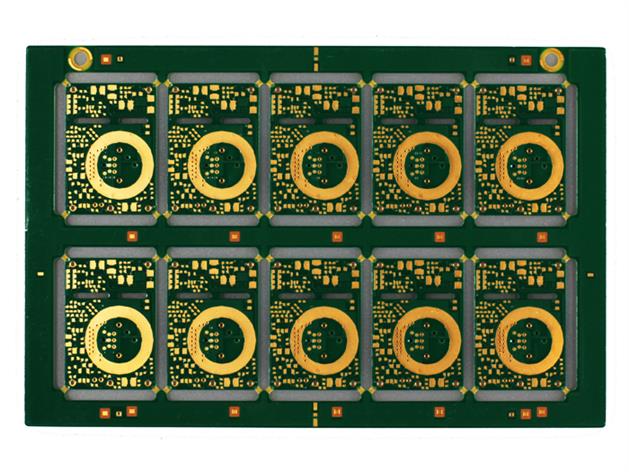

回路基板

回路基板

  基板シート


  FR-1:難燃性銅クラッドフェノール紙ラミネート。IPC4101詳細仕様番号02; Tg N / A;


  FR-4:1)難燃性銅張エポキシEガラス繊維布ラミネートとその接着シート材料。IPC4101詳細仕様番号21;Tg≥100℃;


  2)難燃性の銅張改質または未改質エポキシEガラス繊維布ラミネートとその接着シート材料。IPC4101詳細仕様番号24; Tg150℃〜200℃;


  3)難燃性銅張エポキシ/ PPOガラスクロスラミネートとそのボンディングシート材料。IPC4101詳細仕様番号25; Tg150℃〜200℃;


  4)難燃性の銅張改質または未改質エポキシガラスクロスラミネートとその接着シート材料。IPC4101詳細仕様番号26; Tg170℃〜220℃;


  5)難燃性銅張エポキシEガラスクロスラミネート(接触添加法に使用)。IPC4101詳細仕様番号82; Tg N / A;

多層回路基板

多層回路基板

PCB回路基板は、層の数に応じて、片面、両面、および多層回路基板の3つの主要なカテゴリに分類されます。

1つ目は片面基板です。基本的なプリント基板では、部品が片側に集中し、ワイヤが反対側に集中しています。ワイヤは片側にしか現れないため、この種のPCBは片面回路基板と呼ばれます。片面パネルは通常、製造が簡単で低コストですが、複雑すぎる製品には適用できないという欠点があります。

両面基板は片面基板の延長です。単層配線が電子製品のニーズを満たせない場合は、両面基板を使用する必要があります。両側に銅張りのワイヤがあり、2つの層の間のラインをビアを介して接続して、必要なネットワーク接続を形成できます。

多層回路基板とは、3つ以上の導電性パターン層とそれらの間の絶縁材料が間隔を置いて積層され、それらの間の導電性パターンが必要に応じて相互接続されているプリント基板を指します。多層回路基板は、高速、多機能、大容量、小容量、薄型軽量の方向への電子情報技術の開発の産物です。回路基板は、その特性に応じて、フレキシブル基板(FPC)、リジッド基板(PCB)、およびリジッドフレックス基板(FPCB)に分類されます。

FPCB基板

FPCB基板

多層または多層プリント回路基板は、2つ以上の導電層(銅層)を重ね合わせたPCB回路基板です。銅層は樹脂層(プリプレグ)で接着されています。マルチ基板は、複雑なタイプのプリント回路基板です。製造工程が複雑で、生産量が少なく、手直しが難しいため、価格が比較的高くなっています。

集積回路パッケージング基板の密度の増加  により、相互接続ラインが高濃度になり、複数の基板を使用する必要があります。プリント回路のレイアウトでは、ノイズ、浮遊容量、クロストークなどの予期しない設計上の問題が発生しています。したがって、プリント回路基板の設計では、信号線の長さを短くし、並列ルートを回避することに重点を置く必要があります。明らかに、PCB片面基板、または両面基板でさえ、達成できるクロスオーバーの数が限られているため、これらの要件に十分に答えることはできません。相互接続とクロスオーバーの要件が多数ある場合、満足のいく性能を実現するには、PCB回路基板を2層以上に拡張する必要があるため、多層回路基板が登場しました。したがって、多層回路基板を製造する本来の目的は、複雑なおよび/またはノイズに敏感な電子回路に適切な配線経路を選択するためのより多くの自由を提供することです。
