高周波PCB技術 - コネクタ基板実装

電子機器の小型化と高機能化が進む中で、コネクタ基板実装は製品の信頼性と生産効率を左右する重要な工程です。コネクタは単なる接続部品ではなく、基板と外部機器や他の基板を柔軟につなぐ役割を担い、メンテナンス性や拡張性を高めます。はんだ付けで直接配線する従来方式に比べて、脱着が容易で修理やアップグレードがしやすく、ノイズ対策も施しやすい点が大きな利点となっています。

基板へのコネクタ実装方法は主に二つに分けられます。一つはディップ実装（スルーホール実装）です。基板に穴を開け、コネクタのリードを挿入してはんだ付けする方式で、機械的な強度が高いのが特徴です。特に大型コネクタや振動・衝撃がかかる自動車機器、産業機器などで重宝されます。フロー半田付けが主流でしたが、近年はピンインペースト方式を採用し、リフロー炉で対応可能な製品も増えています。ただし、基板の両面を占有しやすいため、高密度設計では制約が生じやすい点は注意が必要です。

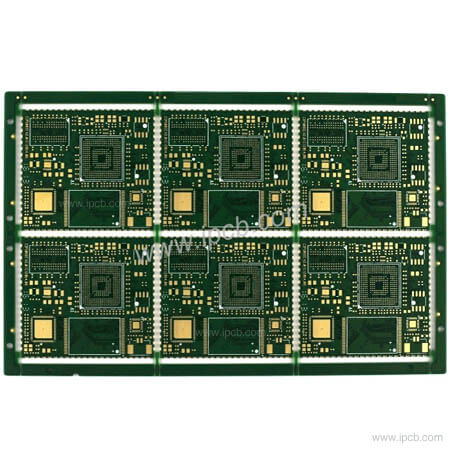

図　pcb基板

もう一つがSMT実装です。基板表面のパッドにクリームはんだを塗布し、コネクタを置き、リフロー炉で一括はんだ付けする現代の主流方式です。穴開けが不要なため基板の両面を有効活用でき、小型化と高密度実装に優れています。リード長が短くなることで高速信号伝送時のスタブ影響を抑えやすく、モバイル機器や通信機器に適しています。一方で、はんだ付け面積がディップに比べて小さいため、機械的強度を補うためにロック機構や補強ピンを備えたコネクタが多く採用されています。

実装方式を選ぶ際には、製品の用途や要求仕様を慎重に検討する必要があります。例えば、基板対基板コネクタの場合、垂直接続（スタック型）や水平接続（並行型）など嵌合方向も重要です。また、近年注目されるプレスフィットコネクタは、はんだを使わず圧入だけで固定できるため、熱影響を避けたい多層基板や既に他の部品が実装済みのケースで有効です。工程の簡略化と信号品質の向上を両立できる点が評価されています。

コネクタ基板実装のメリットは、生産現場でも明確に現れます。SMTを活用すれば自動マウンタで高速実装が可能になり、量産時のコストを抑えられます。一方、ディップ実装は頑丈さを優先する場合に選択され、ハイブリッドで両方式を組み合わせる設計も一般的です。特にHDI基板やフレキシブル基板では、実装時のコプラナリティ（平坦度）や熱変形対策が鍵となります。コネクタの樹脂材選定やリードフレーム形状の最適化により、反りを最小限に抑える工夫が欠かせません。

実際の設計では、定格電流・電圧、ピッチ、嵌合回数、耐環境性といった仕様に加え、実装方法が製品の長期信頼性に直結します。高速伝送が必要な場合には短いリードや低インダクタンス設計のコネクタを選び、振動環境では強固な固定力を優先します。このように、コネクタ実装は単なる部品取り付けではなく、全体のシステム設計と密接に関わる工程です。

近年、5GやIoT、自動車の電子化が進むにつれ、コネクタ基板実装の技術も進化を続けています。小型ながら高耐久性を実現する新製品が次々と登場し、設計者の選択肢を広げています。適切な実装方式を選ぶことで、製品の小型化、コストダウン、信頼性向上を同時に達成することが可能です。

コネクタ基板実装技術は、電子機器の「つなぐ」力を支える基盤です。設計段階から実装工程までを総合的に考えることで、より優れた製品が生まれます。
