高周波PCB技術 - ジャンパー基板の役割と設計上のメリット

電子機器の小型化・多機能化が進む現代において、プリント基板（PCB）の設計難易度は年々上がっています。限られたスペースの中で複雑な回路を配線する際、どうしても避けられないのが「配線の交差」や「スペース不足」の問題です。

ジャンパー基板とは何か？

ジャンパー基板とは、一言で言えば「基板上の離れた回路同士を物理的に接続するための、橋渡し役となる小さな基板や配線部品」を指します。

通常、回路設計では多層基板を採用することで配線の交差を解決しますが、コスト面や製造リードタイムの制約から、層数を増やせないケースも多々あります。そのような場合、メイン基板（マザーボード）の上に「バイパス」を作るように設置されるのがジャンパー基板です。

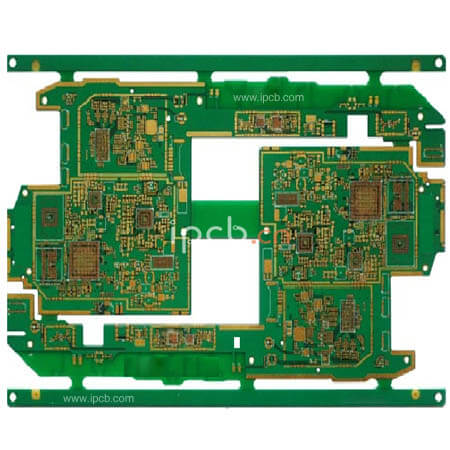

図　HDI基板

なぜ今、ジャンパー基板が必要とされるのか

かつてジャンパーといえば、単なる「設計ミスの修正用」というネガティブなイメージを持たれることもありました。しかし、現在の高度なハードウェア開発において、ジャンパー基板は戦略的な選択肢として活用されています。

1. 設計の自由度とノイズ対策

高周波回路やアナログ・デジタル混在回路では、特定の信号線を他の配線から物理的に分離したい場合があります。メイン基板のパターンで無理に引き回すよりも、ジャンパー基板を使用して立体的に配線を行うことで、相互干渉（クロストーク）を劇的に減らし、信号の整合性を保つことが可能になります。

2. 開発コストの最適化

多層基板（例えば4層から6層、8層への変更）は、製造コストを大幅に跳ね上げます。製品の競争力を高めるためには、可能な限り層数を抑えた安価な基板構成が求められます。ここでジャンパー基板を部分的に採用することで、基板全体の層数を増やさずに複雑なルーティングを実現し、トータルコストを抑えることができます。

3. プロトタイプ開発のスピードアップ

試作段階において、一部の回路変更が必要になった際、メイン基板をゼロから作り直すのは時間と費用のロスが大きすぎます。ジャンパー基板をサブモジュールとして追加実装することで、既存の基板資産を活かしながら、迅速に仕様変更や機能拡張をテストできるのです。

ジャンパー基板の主な種類と形態

一口にジャンパー基板と言っても、その形態は用途によって様々です。

フレキシブル基板（FPC）タイプ: 曲げられる特性を活かし、基板間の立体的な接続や、振動がある部位での接続に最適です。

リジッド小型基板: メイン基板の表面実装（SMT）エリアに直接ハンダ付けされる、非常に小さな「ブリッジ用」の基板。

ピンヘッダー・ソケット式: メンテナンス性やモジュール交換を前提とした、着脱可能なタイプ。

実装時の注意点

ジャンパー基板を採用する際には、いくつか留意すべきポイントがあります。

まず第一に「実装強度」です。小さな基板をメイン基板に乗せるため、振動や衝撃による剥離が起きないよう、はんだ付け面積や固定方法を十分に検討する必要があります。また、高速信号を通す場合は、接続部でのインピーダンスの変化に注意し、シグナル整合性をシミュレーションしておくことが推奨されます。

「基板は1枚の板で完結させるもの」という固定観念を捨て、ジャンパー基板を一つの強力なコンポーネントとして捉え直すことで、設計の幅は大きく広がります。

特に、コスト競争力が求められる民生品から、高度な信号処理が必要な産業機器まで、ジャンパー基板は「スペースの限界」と「コストの制約」という二大課題を解決するスマートなソリューションとなり得ます。

弊社では、特殊な仕様のジャンパー基板の設計・製造から、小ロットの試作対応まで幅広く承っております。「この配線、どうしても1枚に収まらない」とお悩みの際は、お気軽にご相談ください。
