高周波PCB技術 - PCBアパーチャ比とは

アパーチャ比は、銅めっきの均一性、ビアの機械的信頼性、そしてPCB全体の製造コストに直接影響を与えます。PCBの円滑な量産を確保するためには、アパーチャ比を理解し、合理的に設計することが不可欠です。

PCBアパーチャ比とは？ PCBアパーチャ比とは、PCBの全厚（またはブラインドビアの深さ）とドリル穴の直径の比を指します。

* スルーホールアパーチャ比：式は「アパーチャ比 = 基板厚 / ドリル穴径」です。例えば、基板厚が1.6mm、ドリル穴径が0.2mmの場合、スルーホールアパーチャ比は8:1となります。

* ブラインドビア/埋め込みビアアパーチャ比：式は「アパーチャ比 = 誘電体層厚（またはブラインドビアの深さ） / ブラインドビア径」です。

開口比が大きいほど、基板厚に対する穴径が小さくなり、「深くて狭い穴」になります。逆に、開口比が小さいほど、「浅くて広い穴」になります。

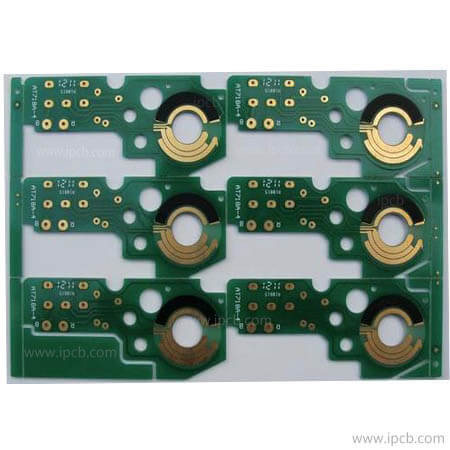

図　高速基板

PCB製造と信頼性における開口比の3つの主な影響

多くの設計者は、配線スペースを節約するために極端に小さな開口を使用する傾向がありますが、基板厚が製造プロセスに及ぼす制約を無視しています。過度に高い開口比は、次のような製造上のボトルネックを引き起こす可能性があります。

1. 銅めっきの均一性

PCBめっきでは、めっき液が穴全体に流れ込み、穴壁に銅を析出させる必要があります。開口比が高いと、穴壁の中央部におけるめっき液の流れ抵抗が大きくなり、穴壁の中央部に過度に薄い銅層やめっきボイドが発生しやすくなります。これはビア抵抗の増加につながり、信号伝送に影響を与えます。

2. 機械加工と偏心穴のリスク

深くて小さな穴は、機械加工において大きな課題となります。厚みのある基板に穴を開ける際、ドリルビットは曲がったり、折れたり、ずれたりしやすく、内部パッドの位置ずれを引き起こし、ビアと内側の銅箔間の接続品質を低下させます。

3. 熱応力と破損リスク 開口比が大きすぎると、穴壁の銅めっきが不均一になります。その後のリフローはんだ付けや熱サイクル試験において、Z軸方向の熱膨張応力が最も弱い銅層に集中し、穴壁の亀裂や不可逆的な断線故障を引き起こします。

IPC規格および主要産業工場の加工能力に基づき、設計時には以下の制限値と標準的な慣行を参考にしてください。

* 標準スルーホール（スルーホール技術）：従来製造されるスルーホールの開口比は、一般的に8:1～10:1の範囲に制御することが推奨されます。この範囲内であれば、ほとんどのPCBメーカーは良好なめっき品質と高い歩留まりを保証できます。

* 高精度スルーホール：高精度加工工場では、12:1、あるいは15:1といった高開口比に対応可能ですが、通常はパルスめっきなどの特殊なめっき工程が必要となり、コストが大幅に増加します。

* マイクロビア／ブラインドビア（HDI技術）：レーザー加工によるブラインドビアの場合、一般的な開口比は0.8:1～1:1の範囲に制御されます。1:1を超えると、ブラインドビア底部における化学ベント処理やビア充填（VCP銅めっき）の難易度が著しく上昇します。

信号完全性（SI）と配線密度を確保しつつ、製造性（DFM）を向上させるために、設計段階で以下の戦略を採用できます。

1. 基板厚と開口径の適合度を評価する：ドリル径を決定する前に、基板全体の積層厚を確認します。例えば、基板厚が1.6mmの場合、開口径が0.2mm未満の機械加工による穴あけは避けるべきです。

2. パッドとアンチパッドのサイズを適切に拡大する：高開口比ドリル加工において、ドリル位置ずれによる断線を防ぐため、十分な製造公差を確保する。

3. 段付きブラインドビアおよび埋め込みビア設計：多層基板において、ビア径比の要件を満たすことが困難な場合は、ビアをブラインドビアと埋め込みビアからなるHDI構造に分割することを検討する。これにより、個々のビアの深さと径比を効果的に低減できる。

4. 早期のDFMレビュー：生産開始前に、基板メーカーと生産能力について協議し、特定のビア径比におけるめっきラインの歩留まりを確保する。

基板ビア径比のバランスを適切に管理することで、メーカー選定時のEQ（エンジニアリング課題）に関するコミュニケーションコストを削減できるだけでなく、量産時の品質リスクも大幅に低減し、高品質な基板製品開発のための強固な基盤を築くことができる。
