PCBソルダーレジストの色オプションはどれらがありますか?
2023-03-10
View:722
Author:Leota      文章を分かち合う

pcbaメーカーが製造している液体光イメージングソルダーレジスト層のため、プリント基板は均一な緑色から脱しており、さまざまな業界の出版物でLPIまたはLPISMと呼ばれることがあります。これは本質的に特殊なインクで、pcba生産ではPCBや他の物品にシルクスクリーン印刷、スプレー、幕を塗ることができます。



pcbaメーカーはポリマーとコーティング溶媒の混合物、液状光イメージングソルダーレジスト層を使用することで、すべてのPCB表面にほぼ適した薄いコーティングを実現し、従来のPCBコーティングの有効な代替品とすることができます。パネルをクリーニングし、スクラブした後、紫外線で板の上で硬化させます。



1つの一般的な欠点は、PCBが特殊なめっき表面処理を必要とする場合、LPISMは常にPCBに使用することができないことです。



PCB基板ソルダーレジストの色オプションはどれらがありますか?



*緑ソルダーレジスト層



緑の標準は、すべてのものを明確に表示できるため、一般的なPCBソルダーレジストオプションです。緑の背景上の白いテキストは高コントラストで、過剰な光を反射するのに十分なモディファイヤ輝度ではないため、グレアが減少します。グリーンはチェックしなければならないpcba配線板メーカーの一般的な選択肢で、色が展示配線の邪魔にならないため、高品質なプロセスを際立たせる有効な方法であることを発見する人もいるかもしれません。

緑ソルダーレジスト

図1 緑ソルダーレジスト

*白ソルダーレジスト層



白色プリント基板のソルダーレジスト層の使用は、PCBをきれいな環境で特に美しく見せることができるため、より一般的になっています。彼らは多くの場合、驚くべきショーモデルを作りました。しかし、白色ソルダーレジスト層が痕跡をよく隠すため、pcbaパッチ加工工場の実用化はさらに困難になる可能性があります。場合によっては、検査はほとんど不可能です。特に頭上直射灯しかない部屋にいる場合。しかし、確かに輝いている分野の1つは、白とは対照的なので、黒のシルクスクリーン印刷を使用しています。



*黒ソルダーレジスト層



ブラックソルダーレジスト層の可視性の問題は、ホワイトオプションに比べてわずかに少ないです。コントラストは小さいが、ラベルや大型コンポーネントは見やすいです。欠点は、光がコンポーネントにスナップし、小さな影を落とすことができ、痕跡が見えにくくなることです。熱が増加するため、ブラックPCBソルダーレジスト層オプションを使用することも一般的には推奨されていません。これにより、シルク印刷が変色し、回路基板をクリーニングしにくくなる可能性があります。白のように、それはとてもきれいな観察板で、もしあなたの能力を際立たせたいならば、pcbaは独特の視覚効果を作り出します。

黒ソルダーレジスト

図2 黒ソルダーレジスト

 *赤ソルダーレジスト層



赤板は平面、軌跡、さらには空白の空間に対して良好な可視性とコントラストを提供するため、流行の選択肢となっています。コントラストはグリーンボードほどではありませんが、古い業界標準に比べてPCB基板に新鮮さを与えます。スクリーン印刷は赤に映えて非常に目立ちます。

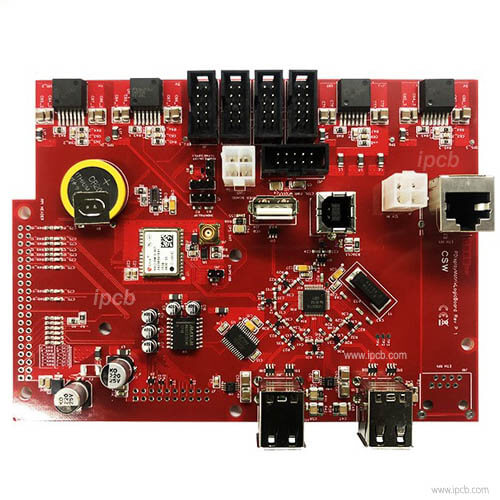

赤ソルダーレジスト

 図3 赤ソルダーレジスト


*青ソルダーレジスト層



再ラベル化された回路基板は、スクリーン印刷と明らかに対照的であるため、青色液体光イメージングソルダーレジスト層の使用を考慮すべきです。適切な照明と拡大がなければ、痕跡はさらに見えにくくなるので、この青色オプションのバランスポイントです。通常、青を選択するのは外観のためです。白や黒のように注目されていませんが、特にLCDにインストールするときには、複雑さとプロセスを示唆する注目される美的選択を提供しています。他の色に比べて汚れが表示されやすいです。

青ソルダーレジスト

図4 青ソルダーレジスト


*黄色ソルダーレジスト層など



多くの新しい色が表示されていますが、管理が難しい可能性があります。黄色は心地よい色ですが、スクリーン印刷や痕跡とのコントラストが悪いため、実用的な用途では使用することができません。異なる色は、清潔さ、可視性、スタイルなど、さまざまなニーズをバランスさせます。新しい色選択運転を使用する前に、必ずサンプルを試してみてください。

黄色ソルダーレジスト

図5 黄色ソルダーレジスト
