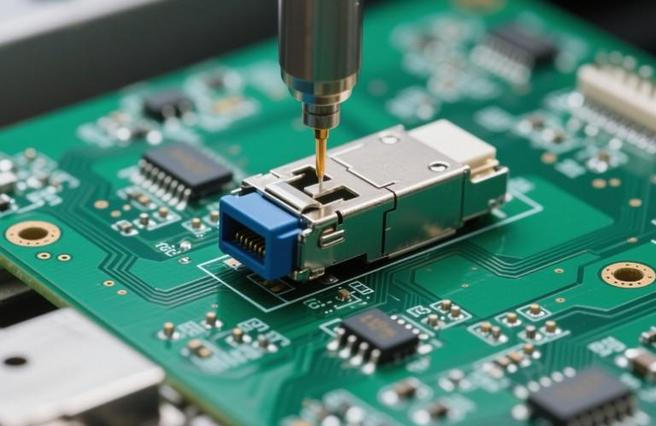

高周波PCB - 光モジュールプリント基板

光モジュールプリント基板は、光電信号変換の重要な媒体として、高速通信とデータセンター分野で極めて重要な地位を占めています。情報技術の急速な発展に伴い、データ伝送の速度と規模は爆発的に増加しており、これは光モジュールPCBに極めて高い要求を突きつけています。その設計は、高速データ伝送の厳しい要求を満たすだけでなく、熱管理や信号完全性など一連の独特かつ複雑な課題に巧みに対処し、通信システム全体の安定かつ効率的な稼働を確保する必要があります。

光リンクモジュール：光電変換の魔法使い

では、光リンクモジュールとは一体何でしょうか？簡単に言えば、光モジュールは電気信号と光信号の相互変換を実現する精密機器です。通信システムの送信側では、まるで魔法使いのように微弱な電気信号を強力な光信号へ巧みに変換し、光ファイバーという驚異的な情報伝送経路を通じて、光信号を迅速かつ正確に遠方へ伝送します。光信号が受信端に到達すると、光モジュールは再び魔法をかけ、光信号を電気信号に戻します。これにより、後続の機器が情報を正確に認識・処理できるようになります。この驚異的な変換プロセスは、電気と光という異なる世界を超えた素晴らしい対話のようなもので、情報が異なる機器間を自由に往来し、シームレスに交流することを可能にします。

光モジュール：デバイス相互接続の架け橋

光モジュールはその強力な機能により、様々なデバイス間のシームレスな接続と効率的な連携を実現する架け橋となっています。広大なネットワーク世界では、ルーター、スイッチ、サーバー、ストレージデバイスなど、様々な機器が星のように各所に散在しています。それらはそれぞれ異なる役割を担いながらも、相互依存し緊密に連携しています。光モジュールは、目に見えないが確固たる絆のように、これらのデバイスを緊密に結びつけ、円滑な情報交換とリソース共有を可能にします。大企業の内部ネットワークであれ、地域を越えた広域ネットワークであれ、あるいは膨大なデータ量を扱うデータセンターであれ、光モジュールのサポートなしには成り立ちません。したがって、光モジュールの応用範囲は極めて広く、通信分野のほぼ全ての領域をカバーしています。

光モジュール製品：多様なタイプが多様なニーズを満たす

光モジュール製品は種類が豊富で、巨大なファミリーのような存在です。異なるパッケージ形式に基づき、SFP、SFP+、QSFP+など様々なタイプに細分化されます。各タイプの光モジュールは独自の特性と強みを有し、異なるシナリオでの応用ニーズを満たすことができます。

SFP光モジュール：コンパクトで柔軟な万能選手

SFP光モジュールは、そのコンパクトなサイズ設計で際立っている。小型サイズのため、機器の設置や交換が非常に容易で、スペースが限られた様々な機器環境に柔軟に対応できる。伝送速度に関しては、SFP光モジュールは1Gbps、2Gbps、4Gbpsなど複数の速度をサポートし、一部のハイエンドモデルでは4.25Gbpsに達することも可能で、異なる速度要件を持つネットワークアプリケーションに対応できる。さらに、ホットスワップ機能を備えており、機器の稼働中に電源を切ることなくモジュールの挿入・取り外しが可能です。これによりネットワークのメンテナンスやアップグレードプロセスが大幅に簡素化され、可用性と柔軟性が向上します。同時に、SFP光モジュールはシングルモードファイバーやマルチモードファイバーなど多様な光ファイバータイプに対応し、伝送距離やコスト要件に応じて柔軟に選択できるため、ユーザーに幅広い選択肢を提供します。

SFP+光モジュール：高速互換性のトップランナー

SFP+光モジュールは高速伝送において優れた性能を発揮し、最大10Gbpsのデータ転送速度をサポートし、高速ネットワークの要求に容易に対応できます。SFP光モジュールと比較して、SFP+光モジュールは優れた互換性を持ち、SFPモジュールと互換性があります。これは、ネットワーク機器をアップグレードする際に、すべての光モジュールを交換する必要がなく、一部のSFPモジュールをSFP+モジュールに置き換えるだけでネットワーク速度の向上を実現でき、アップグレードコストを大幅に削減できることを意味します。さらに、SFP+光モジュールは低消費電力という特徴を持ち、ネットワーク機器全体のエネルギー消費を効果的に削減し、現代の省エネ・環境保護のトレンドに合致しています。サイズ面ではSFP光モジュールと類似していますが、より強力な性能を備えており、限られた空間内での高性能伝送を実現しています。

SFP28光モジュール：超高速・高密度化を実現するアップグレード選択肢

SFP28光モジュールはSFP+光モジュールの進化版であり、伝送速度において飛躍的な向上を実現。25Gbpsのデータ伝送速度をサポートし、増大する高速データ伝送ニーズに対応します。小型化された設計により、同一の装置スペースにより多くの光モジュールを設置可能。これにより装置のポート密度が向上し、限られた空間でより多くの接続を実現します。同時に、SFP28光モジュールはSFP+モジュールとの高い互換性を有し、相互交換が可能であるため、ユーザーの機器アップグレードや拡張を容易にします。データセンターやネットワークスイッチなど、帯域幅要求が極めて高いアプリケーションシーンに最適であり、これらのシーンに効率的で安定したデータ伝送サポートを提供します。

QSFP+光モジュール：超高速・高密度マルチチャネルの先駆者

QSFP+光モジュールは、超高速伝送速度と高密度設計により、超高速ネットワークの最適な選択肢となっています。40Gbpsのデータ伝送速度をサポートし、データ転送速度が極めて高いアプリケーションの要求を満たします。独自の4チャネル設計により、同じ物理サイズでデバイスのポート密度が大幅に向上し、限られたスペースでより多くのデータ伝送チャネルを実現できます。さらに、QSFP+光モジュールは低消費電力という特徴を持ち、ネットワーク機器全体のエネルギー消費を削減し、運用コストの低減に貢献します。同時に、多様な光ファイバーコネクタと伝送プロトコルをサポートし、高い柔軟性を備えているため、異なるネットワーク環境や機器の要求に適応できます。

QSFP28光モジュール：究極の速度と高性能の象徴

QSFP28光モジュールは、その究極の速度と卓越した性能により、ハイエンド光モジュール市場で重要な地位を占めています。100Gbpsのデータ転送速度をサポートし、現在市場で最も広く採用されているハイエンド光モジュールの一つです。その4チャネル設計はデバイスポート密度をさらに向上させ、同一スペース内でより高いデータ転送容量を実現します。QSFP28光モジュールはQSFP+モジュールとの高い互換性を有し、相互交換が可能であるため、ユーザーの機器アップグレードや拡張を容易にします。データセンターやクラウドコンピューティングなど、超高速データ伝送を必要とするアプリケーションシーンで広く採用され、これらのシナリオに強力なデータ伝送サポートを提供し、情報の効率的かつ安定した伝送を保証します。

QSFP-DD光モジュール：超高帯域幅と先進設計の先駆者

QSFP-DD光モジュールは光モジュール分野のトップクラス製品であり、200Gbpsと400Gbpsの2バージョンを提供し、様々な高速ネットワークのニーズに対応します。チャネル設計において、200Gbpsバージョンは8 x 25Gbit/sチャネル、400Gbpsバージョンは8 x 50Gbit/sチャネルを採用し、効率的なチャネル設計により高速データ伝送を実現しています。同一物理サイズにおいて、より高いポート密度と伝送速度を実現し、デバイスの空間利用率とデータ伝送能力を大幅に向上させます。その先進的な設計はデータセンターや高性能コンピューティング環境向けに特化しており、より高いデータレートと低遅延をサポートし、データ伝送に極めて高い要求が課されるシナリオに信頼性の高い保証を提供します。

光モジュールPCB設計：機能と課題の共存

機能面において、光モジュールPCBは電気信号を効率的に光信号へ変換する、あるいは光信号を正確に電気信号へ変換する重要な使命を担っています。これは精密な変換工場のような存在であり、光ファイバーを介した効率的で長距離のデータ伝送を保証します。このプロセスにおいて、光モジュールPCBの設計プロセスでは複数の重要な要素を包括的かつ詳細に考慮する必要があります。信号の完全性はデータ正確伝送の基盤であり、信号の歪みや干渉はデータ誤りや損失を引き起こす可能性がある。熱管理は光モジュールの安定性と寿命に関わる要素で、レーザーなどの発熱部品は動作中に大量の熱を発生させる。効果的な放熱が実現できなければ、光モジュールの性能低下や損傷を招く。電磁両立性（EMC）も軽視できません。複雑な電磁環境下では、光モジュールPCBは優れた耐妨害性を備えると同時に、他の機器への電磁妨害を回避する必要があります。これらの要素を総合的に考慮して初めて、高速（400G/800Gなど）かつ高密度のデータ伝送環境に適応した光モジュールPCBを設計できます。

iPCB：光モジュールPCB設計の専門パートナー

光モジュールPCB設計は高度に協調的なエンジニアリングであり、「材料、インピーダンス、熱管理」という3つの重要な側面が関わります。材料の選択はPCBの性能と信頼性に直接影響し、異なる材料はそれぞれ異なる電気的特性、熱的特性、機械的特性を有するため、具体的なアプリケーション要件に基づいて慎重に選定する必要があります。インピーダンス設計は信号完全性を確保する重要な要素であり、不適切なインピーダンス整合は信号反射や減衰を引き起こし、データ伝送品質に影響を与えます。熱管理では限られた空間内で放熱経路を合理的に配置し、効果的な放熱対策を採用することで、高温環境下でも光モジュールの安定動作を保証します。いずれかの要素を軽視するとモジュール性能の低下を招き、通信システム全体の正常動作に支障をきたす可能性があります。

iPCBは、高周波PCB設計基準における深い専門知識と豊富な経験により、光モジュールPCB設計分野の専門パートナーとして確立しています。基板選定から積層板設計に至るまでの包括的な技術コンサルティングを提供するだけでなく、製造性設計（DFM）分析を通じて設計リスクを積極的に特定・低減します。設計プロセスでは、インピーダンス配線を厳密に検証し、信号反射の原因となる鋭角などを回避します。同時に、ビア密度を適切に制御し、ビア過多による信号完全性の低下を防止します。光モジュールPCB設計で技術的課題に直面された際は、ぜひiPCBにご相談ください。専門チームと先進技術により、お客様に最適なソリューションを提供し、製品上市の加速と市場競争における優位性獲得を支援します。

技術的課題：高速・熱・精度の試練

技術的観点から見ると、光モジュールPCB設計は数多くの固有の課題に直面しています。高速信号処理においては、干渉を低減するため、差動信号配線は可能な限り短く広くする必要があります。これは差動信号が伝送過程で外部干渉の一部を相殺するためですが、配線が長すぎたり狭すぎたりすると、信号が干渉を受ける可能性が高まり、信号品質が低下するからです。同時に、シングルエンドの微弱信号はインピーダンス整合に極めて高い要求を課す。ビアなどの構造は信号の完全性に影響を与えるため、精密なインピーダンス整合設計によってこの影響を軽減し、信号が正確に伝送されることを保証する必要がある。

金指コネクタは光モジュールPCB基板と外部機器を接続する重要部品であり、精度に対する要求は極めて厳しい。コネクタの位置決め精度と組立信頼性を確保するため、精密ドリル加工またはCCDミリング加工を採用する必要がある。精密ドリル加工技術は穴のサイズと位置を正確に制御し、コネクタピンの正確な挿入を保証します。一方、CCDミリング加工技術は高精度光学位置決めシステムを活用し、コネクタを精密加工することで表面平坦性と寸法精度を向上させ、組立工程における信頼性の高い接続を実現します。

熱最適化は光モジュールPCB設計におけるもう一つの大きな課題です。レーザーなどの発熱素子は動作中に大量の熱を発生し、効果的に放熱できないと光モジュール内部の温度が上昇する。わずかな温度変動でも光モジュールの性能に顕著な影響を与える可能性があり、例えば温度が1°C上昇すると光パワーが減衰0.1dBとなる。したがって、PCB熱伝導やモジュール筐体の冷却機構など、複数の方法で熱を迅速に放散し、光モジュールが安定した温度環境で動作することを確保する必要がある。

部品配置と信号管理の面でも、光モジュールPCB設計は綿密な計画が必要です。送信端と受信端の間の分離配線は信号干渉を効果的に防止し、送信信号が受信信号にクロストークを起こして正確な受信を妨げるのを防ぎます。電源配線では高電圧部分を個別に処理し、合理的な配線方法と分離措置を採用してシステムの安全性を確保し、高電圧信号が他の低電圧部分に干渉や損傷を与えるのを防止する必要があります。

要するに、光モジュールプリント基板（PCB）は光電信号変換と通信分野において代替不可能な役割を果たしている。技術の絶え間ない進歩に伴い、光モジュールPCB設計はより多くの課題と機会に直面するだろう。iPCBは専門性と革新の精神を堅持し、技術水準を絶えず向上させ、お客様により優れた光モジュールPCB設計ソリューションを提供し、通信業界の発展を共に推進していく。
