  • PTFE  テフロンプリント基板

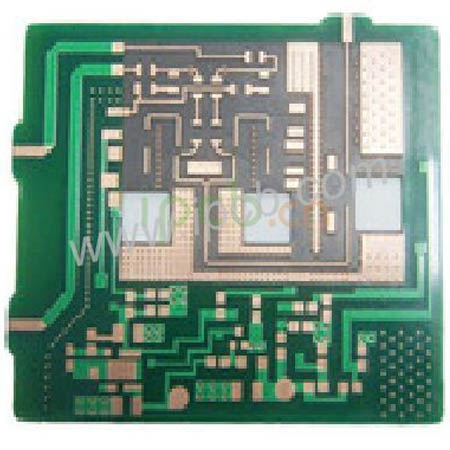

    PTFE テフロンプリント基板

    商品名:PTFE マイクロ波F4BM-2220

    材質:F4BM--2220

    層数: 2

    DK: 2.2

    板材の厚み:1.0 mm

    仕上がり銅厚:1OZ

    誘電体厚:0.8mm

    熱伝導率:0.3~0.5w/m.k

    難燃性: UL94 - V-0

    表面処理:OSP

    f4bm-2の技術情報は、f4bm-2技術仕様をご覧ください


    製品詳細 技術仕様

    f4bm-2は、ガラス織物、接着膜、テフロン樹脂、テフロンフィルムを科学的なレシピと厳格なプロセスフローで積層したものである。f4bシリーズに比べて誘電率範囲が広いこと、誘電損失角接線が低いこと、抵抗が大きいこと、性能が安定していることなどを特長とする。




    誘電率2.20 2.55 2.65 3.0




    サイズ(mm): 300×250 380×350 440×550 500×500 460×610 600×500 840×840 840×1200 1500×1000


    特殊サイズはお客様のご要望に応じてカスタマイズ可能です。




    積層厚(mm):  0.25 0.5 0.8 1.0 1.5 2.0 3.0 4.0 5.0 6.0 8.0 10.0 12.0




    我々の強み


    1.迅速な対応、24時間オンラインサービス


    2. moqの要求がない


    3.機能の違い


    4.迅速な移行が可能です




    実際のプロジェクトは:


    媒体dkが広いほどdf角の接線値が低く、抵抗値が大きいほど性能が安定する。




    無線周波数/マイクロ波回路基板の用途


    無線周波数付きpcbプリント回路基板(rf pcb)は、pcb業界でますます使用されている技術です。


    —動作周波数が100 mhz以上のrf pcb。


    ——2ghz以上の無線周波数で働くマイクロ波pcb。


    rf-pcbは、遠隔制御(無線制御)、セキュリティ、スマートフォン、センサーなど、さまざまな用途に使用されています。


    新しい技術はこれらの無線周波数アプリケーションをますます利用している。


    これには、高品質基準で製造し、用途に応じて適切な無線周波数材料を選択する必要があります。


    様々な材料の性質を知ることは重要である。適切な材料を選択することは、無線周波数pcbの製造において最も重要な決定であるかもしれない。
