PCB除湿焼き板の利点とデメリット
2024-09-30
View:20
Author:iPCB      文章を分かち合う

PCB除湿は焼き板でPCB板の内部応力を解消することができ、つまりPCBのサイズを安定させることができる。その最も顕著な利点は、PCBがプレートを焼いた後、パッド内の水分を乾燥させ、溶接効果を強化し、虚溶接、補修率などを減らすことができることである。しかし、焼き板はPCB板の色を変化させ、外観に影響を与える。


PCBボード業界に従事している仲間は、銅板を敷いて絶縁材料に銅箔を貼り付け、乾燥させたことを知っています。よく見ると乾燥の過程で収縮が見られ、それぞれの方向の応力が発生するのが応力の源です。


穴あけ前ベーキングプレートの目的は、実は主に除湿し、PCB穴あけ前ベーキングプレートはプレート内の水分を除去し、内部応力を減らすためである。圧着後には印抵抗溶接もあり、文字なども含めて焼き板が必要です。出荷包装前にプレート押えを焼く工程もあり、湿気除去のためでもあり、プレートを焼いたプレートは反りの面で大きく改善されています。通常焼き板は一般的に100 ~ 120°Cで、焼き板は2 H程度で、焼き板に時間がかかりすぎないように注意してください。もし空気にさらされて1日以内にオンライン打刻品を使い切る必要があるならば、さもなくば酸化現象が現れやすく、もちろん、これも絶対的なものではなく、PCBサプライヤーの製造能力にもよるが、一部の化金技術のPCBは相対的に保存時間が長い。


PCB除湿焼き板


以上がPCB除湿焼き板の注意点です:


1、PCBは製造日2ヶ月以内に5日以上密封・開封した場合、120±5℃で1時間プレートを焼いてください。


2、PCBは製造日の2ヶ月を超えたら、ラインアップする前に120±5℃で1時間焼いてください。


3、PCBは製造日の2〜6ヶ月を超えた場合、ラインアップする前に120±5℃で2時間プレートを焼いてください。


4、PCBは製造日の6ヶ月から1年を超える場合、ラインアップ前に120±5℃で4時間プレートを焼いてください。


5、焼き板を通過したPCBは5日以内に使用済み(IR REFLOWに投入)、ビット使用済みはさらに1時間焼き板をオンラインで使用できる。


6、PCBは製造年月日を1年超過した場合、ラインアップする前に120±5℃で4時間焼き、PCB工場に送って再び錫を噴霧してからラインアップして使用することができる。

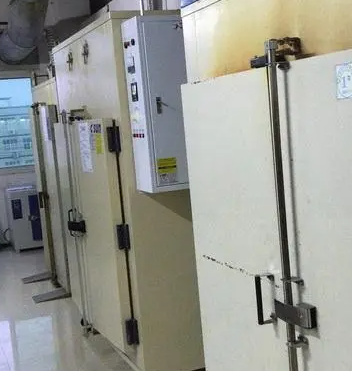

通常、PCB加工の前にPCBを焼き、焼き板が必要なPCBをオーブンに入れ、適切な温度と時間を設定する必要があります。PCBの焼き板時間は一般的に60分から120分程度で、保存環境と保存時間に基づいて正確な時間を決定する必要があります。


PCB除湿焼き板の基準に従って、PCB生産日が60日以内であれば、加工を行う前に60分程度の焼き板が必要であり、PCB生産日が60日から180日以内であれば120分程度の焼き板が必要であり、PCBが生産日180日以上であれば240分程度の焼き板が必要であり、PCBが深刻に賞味期限を超えていれば廃棄処理を申請する。


長い周期で貯蔵されたPCBがPCBA加工を行うには、基板を焼く必要があり、PCB内の水分を乾燥させやすく、加工中に基板が破裂するなどの状況を防止し、基板の修理確率を低下させ、基板を焼くこともPCB基板の内部応力を弱め、PCBが変形する確率を効果的に減少させ、基板を焼いた後に少し瑕疵現象が現れさえすれば、PCBの外観に不良な状況が現れるかもしれないが、PCBの機能に影響を与えることはない。


以上のPCB除湿焼き板の利点を総合すると、焼き板はPCBの内応力を解消することができ、つまりPCBのサイズを安定させることができる。プレートを焼いたプレートは反りが大きく改善されています。プレートを焼いた後、パッド内の水分を乾燥させ、溶接効果を強化し、虚溶接、補修率などを減少させることができる。
