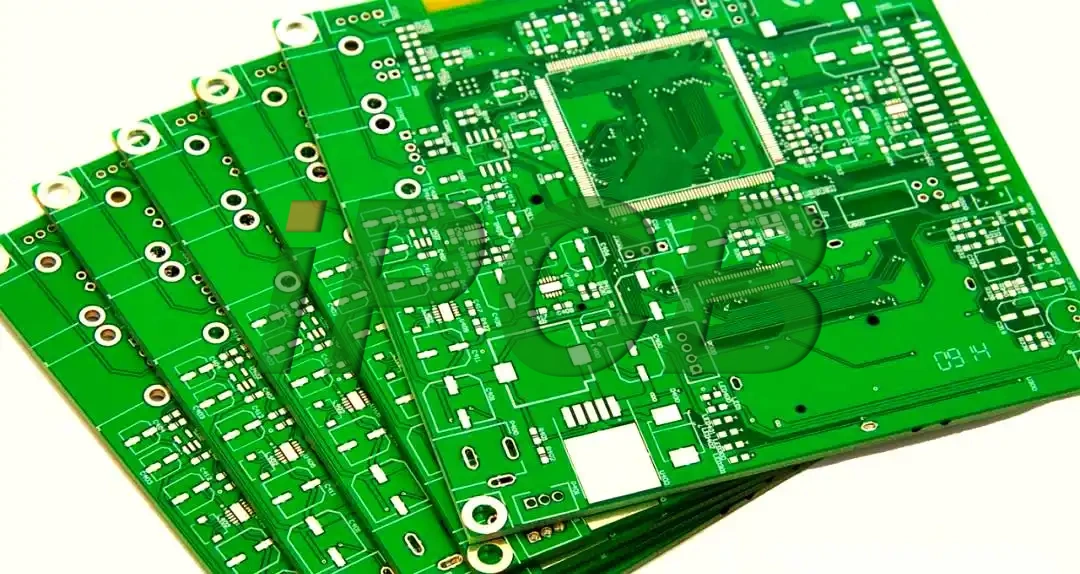

完全に組み立てられた電子機器プラットフォームを見ると、その最も際立った特徴は、滑らかでカラフルなソルダーマスクであることが多い。従来は濃い緑色が主流だったが、現在では様々な現代的な企業カラーが採用されている。
このソルダーマスクは単なる装飾ではなく、製造工程において素地の銅配線の上に施される極めて重要なポリマー層である。
電子機器のハードウェア設計者にとって、高歩留まりのはんだレジストPCBを製造することは、製造上の欠陥を生じさせることなく、部品を安全にはんだ付けできるようにするための基本要件です。
この保護層がなければ、むき出しの銅配線は外部環境に完全にさらされたままとなり、環境腐食、工場での組み立て時の不意のはんだショート、および高電圧条件下での絶縁破壊に対して脆弱になってしまいます。
ソルダーマスクの多機能な役割
ソルダーマスクの主な役割は、「はんだブリッジ」と呼ばれる現象を防ぐことです。
自動ウェーブはんだ付けやリフローはんだ付けの工程中、液状のはんだは接触する高温の金属表面に自然に付着しようとします。
ファインピッチICのリード間のスペースが絶縁されていない場合、溶融したはんだが隣接する配線間に溜まりやすく、意図しない短絡を引き起こす可能性があります。
さらに、このマスクは環境要因に対する長期的な防御シールドとしても機能します。
素銅は大気中の湿度や酸素にさらされると急速に酸化し、時間の経過とともに導電性が低下します。
ポリマー樹脂の恒久的な層の下に回路トレースを封入することで、ソルダーマスク付きPCBは湿気、塩水噴霧、空気中の粉塵を効果的に遮断し、医療機器や自動車用制御ユニットなどの高信頼性アプリケーションにおいて、電気化学的マイグレーションやデンドライト成長のリスクを排除します。
材料の種類と塗布プロセス
現代の製造ラインにおいて、高品質はんだマスクPCBのコーティングには、液体感光性（LPI）インクが世界標準となっています。
LPIプロセスは、標準的な写真フィルムの露光と同様の仕組みで機能します。
パネル全体に、カーテンコーティングまたはスクリーン印刷により液体エポキシ・アクリル樹脂が塗布されます。
短時間の予備焼成後、基板は回路設計を反映した精密フォトマスクを通して紫外線（UV）に照射されます。
紫外線に露光された部分は完全に硬化しますが、部品パッドを覆う未露光部分は軟らかいまま残り、現像液で容易に洗い流されます。
従来の緑色は、その視覚的なコントラストにより手作業による検査時の作業者の目の疲れを軽減するため依然として人気がありますが、高出力LEDシステムに携わる設計者は、光の反射を最適化するために特殊な光沢ホワイトインクを指定することが多く、一方、ハイエンドの民生用機器では、高級感のある外観を実現するためにマットブラックが頻繁に利用されています。
設計ルールとクリアランス管理
レイアウトエンジニアにとって、ソルダーマスクの開口部（クリアランス）の管理は、CAM検証における重要なステップです。
工場での機械的な位置合わせ公差を考慮するため、開口部は実際の銅パッドよりもわずかに大きくする必要があります。
工場での位置合わせがわずかにずれて開口部が移動すると、ソルダーマスクが誤って部品パッドの表面に侵入し、はんだ接合の不完全や完全な断線を引き起こす可能性があります。
業界標準の設計ルールとして、各パッドの周囲に+0.05mm（2ミル）以上のクリアランスを確保することが定められています。
隣接する2つの開口部の間に残される細いポリマー帯は、ソルダーマスクダムと呼ばれます。このダムは、はんだを指定されたパッド内に閉じ込める物理的な壁となります。
マイクロコントローラのピン間ピッチが狭すぎると、ダムが薄くなりすぎて基板に適切に密着できなくなり、製造中に剥がれる可能性があります。
このことから、高歩留まりの量産には、高度なアスペクト比ルールへの厳格な順守が不可欠であることが強調されます。
熱および信号インテグリティに関する考慮事項
ソルダーマスクは絶縁性に優れていますが、超高周波設計において予期せぬ挙動を引き起こす可能性があります。
高速ソルダーマスクPCBを使用する場合、ポリマーインクは銅製伝送線路の直上に位置する損失性誘電体として機能します。
10 GHzを超える伝送周波数では、ポリマーインクは銅製伝送線路の直上に位置する損失性誘電体として作用します。
これにより二次的な誘電正接（Df）が生じ、総挿入損失を増加させ、マイクロストリップトレースの特性インピーダンスをわずかに変化させる可能性があります。
この信号整合性の課題を克服するため、RFエンジニアはしばしば「マスクカットアウト」と呼ばれる手法を採用します。これは、重要な高速配線の表面からソルダーレジストを完全に除去するものです。
さらに、この同じカットアウト手法は高出力電子機器でも活用されています。
大電流が流れる電源レール周辺の銅配線を露出させることで、エンジニアは追加のはんだを塗布したり、外部バスバーを取り付けたりして巨大な電流に対応し、むき出しの銅を利用して空気中への熱放射を最大化することができます。
結論
化学処理工程における精度こそが、長寿命の産業用デバイスと、現場で原因不明の故障を起こしやすい安価な民生用製品と
を分ける要因です。
部品間隔がサブミリメートルピッチへと縮小し続けるにつれ、絶縁バリアを管理するために求められる公差はますます厳しくなるでしょう。
適切に設計されたソルダーマスクPCBは、製品の全体的な耐久性を直接向上させると同時に、工場での手直しコストを大幅に削減する重要な資産です。
LPIクリアランス、ソルダーマスクのダム幅の制限、および熱放散戦略の微妙なニュアンスを習得することで、開発者は初期のプロトタイプから、高歩留まりの量産製品へと安全に移行することができます。
結局のところ、ソルダーマスクパラメータを微調整するために設計時間を割くことが、長期的な顧客満足を保証する堅牢な電子アセンブリを実現するための最も効果的なステップなのです。
