高周波PCB材料F 4 BM‐1/2技術仕様

F 4 BM−1/2は、科学的製剤及び厳格な技術プロセスに従って、テフロン樹脂及びポリトリフルオロフルオロエチレンフィルムに織布したガラス繊維の付着膜フィルムを積層することにより積層される。この製品は、電気性能(F 3 Bシリーズの上にいくつかの利点を取ります)誘電率のより広い範囲は、低い誘電損失角接線部分を増加させて抵抗の抵抗とパフォーマンスのより多くの安定性を増やしました)。




高周波PCB材料

高周波PCB材料

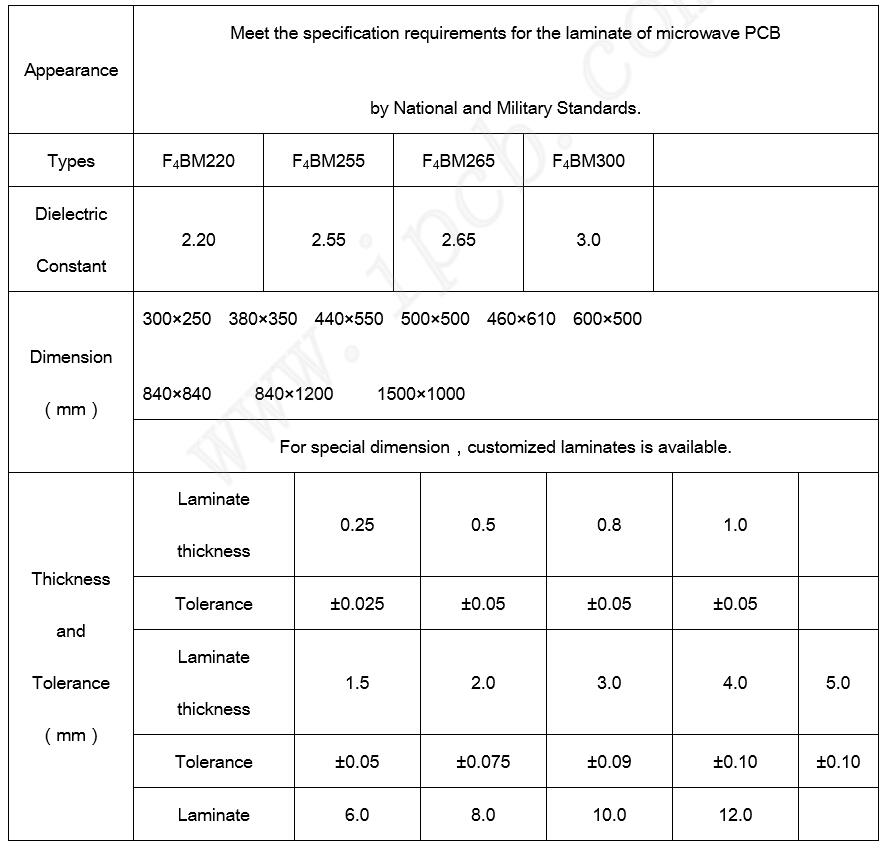

誘電率:2.20 2.55 2.65

寸法(mm):300×250 380×350 440×550 500×500 460×610 600×500 840×840 840×1200 1500×1000

特別な次元のために、カスタマイズされたラミネートは利用できます。

ラミネート厚(mm):0.25 0.50.8 1.0 1.5 1.5
