PCBニュース - 5G時代におけるセンサー基板

5G技術の急速な進展は、電子産業に革命をもたらしています。その中核を担うのが、電子機器の「神経系」とも呼ばれるプリント回路基板（PCB）、特にセンサー基板です。センサー技術と5Gの融合により、IoT、スマートシティ、自動運転などの分野で新たな可能性が広がっています。

高周波材料：5G信号の安定性を支える

5Gネットワークは、ミリ波（24GHz以上）などの高周波帯を活用するため、センサー基板には優れた信号伝送性能が求められます。従来のFR-4材料では信号損失や安定性の問題が生じるため、PTFE（ポリテトラフルオロエチレン）、セラミック基板、LCP（液晶ポリマー）などの高周波材料が主流となっています。これらの材料は低誘電率と低損失因子を備え、高速かつ安定した信号伝送を可能にします。

たとえば、通信機器やセンサー搭載デバイスでは、ロジャース社の高周波材料が広く採用されています。将来、6Gの研究が進む中で、グラフェンなどの新素材がセンサー基板に導入され、さらなる性能向上が期待されます。

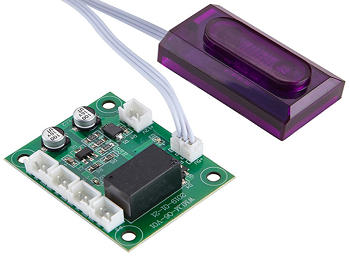

図　センサー基板

HDI技術：センサー機器の小型化を加速

5G対応のセンサー機器は、IoTデバイスやウェアラブル機器など小型化が求められる分野で活躍します。このため、センサー基板では高密度相互接続（HDI）技術が不可欠です。HDIは、マイクロビアや埋め込みビアを用いて回路密度を高め、限られたスペース内で複雑な機能を統合します。これにより、センサー機器の小型化と高性能化が実現します。

さらに、信号の完全性を確保するため、インピーダンス制御やクロストーク低減が重視されています。今後、3D PCBや埋め込み部品技術の進化により、センサー基板はさらにコンパクトで効率的な設計へと進化するでしょう。

熱管理：高性能センサーの安定稼働を支える

5G対応センサー機器は、高速処理に伴う発熱量の増加が課題です。特に、センサー基板は、データ処理や通信を行う際に発生する熱を効果的に管理する必要があります。金属コアPCBやヒートパイプを組み込んだ設計が採用され、熱伝導率の高い材料が活用されています。

AIを活用した熱シミュレーション技術も導入が進んでおり、熱分布の予測や最適化が可能です。将来、液体冷却技術や高性能散熱材料の採用により、センサー基板はさらに高い信頼性と長寿命を実現するでしょう。

グリーン製造：持続可能なセンサー基板生産へ

環境意識の高まりに伴い、センサー基板の製造も環境に配慮したプロセスへと移行しています。5Gデバイスの需要増加に伴い、PCB生産量も増大していますが、従来の化学物質やエネルギー消費の多いプロセスは環境負荷が課題です。そのため、無鉛はんだ、低VOC材料、リサイクル可能な基板材料が採用されています。

また、バイオベース材料の研究も進んでおり、持続可能なセンサー基板生産が模索されています。スマート製造技術の導入により、自動化やデジタルツインを活用した効率的な生産プロセスが実現し、環境負荷の低減とコスト削減が両立しています。

インテリジェント設計：効率化と高性能化の鍵

センサー基板の設計と製造は、AIや機械学習の導入により大きく進化しています。電子設計自動化（EDA）ツールは、AIアルゴリズムを活用して配線設計を最適化し、信号干渉を予測、プロトタイプ開発を加速します。これにより、開発期間の短縮と高性能なセンサー基板の実現が可能になっています。

スマート工場では、IoTとビッグデータを活用して生産プロセスをリアルタイムで監視し、精度と効率を向上させています。5Gとインダストリー4.0の融合により、センサー基板の製造は柔軟性とカスタマイズ性をさらに高める方向へ進むでしょう。

センサー基板は、5G技術の進化とともに、高周波材料、HDI、熱管理、グリーン製造、インテリジェント設計の分野で革新を続けています。自動運転、スマートシティ、AR/VRといった5G応用分野の拡大に伴い、センサー基板への要求はさらに高まるでしょう。6Gの開発も視野に入り、センサー基板は次世代通信技術の基盤として、さらなる飛躍が期待されます。

センサー基板は、単なる電子部品の支持体を超え、未来のコネクテッドワールドを支える重要な技術です。その進化は、5G時代の可能性を無限に広げます。
