PCB設計において、パッドは最も目立たないながら最も重要な部分です。部品のピンと銅箔を電気的に接続する直接接触点で、溶接品質、信号整合性、および製品の長期的信頼性に影響を及ぼしています。

ランドの設計は、単に円や四角形を描くだけではありません。SMDランドのサイズ、形状、間隔は部品パッケージに厳密に合わせる必要があります。小さすぎるランドは空焊や冷焊を引き起こしやすく、大きすぎるランドはブリッジングや部品のずれ、さらには回流溶接時のタブステニング現象（墓碑現象）を引き起こす可能性があります。

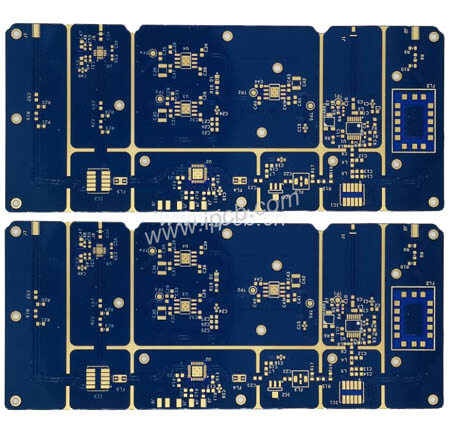

図　高周波基板

異なるタイプのパッドにはそれぞれ用途があります。スルーホールPCBパッド（Through-hole Pad）は通常、十分な機械強度を確保するために大きなリング幅を持っています。一方、表面実装パッドは平坦性と溶接性を重視しており、多くのハイエンド基板ではNSMD（Non-Solder Mask Defined）設計を採用し、より良い溶接面積制御を実現しています。大電力部品の場合、パッドには放熱ビアやサーマルパッド（Thermal Pad）が追加され、熱の迅速な放散を助けます。

高密度設計では、ランドは配線幅やインピーダンス制御とも密接に関連している。特にBGAやQFNといった高ピン数部品では、ランドの精度が直接良率を左右する。経験豊富な設計者はランドにアンカーポイント（Anchor）やティアードロップ（Teardrop）を追加することで、はんだ接続の信頼性と剥離抵抗性を大幅に向上させている。

現在、電子製品が小型化・薄型化に向かうにつれて、ランド設計はプロジェクトの成否を左右する重要な要素の一つとなっています。優れたランド設計は組立工場の負担を軽減するだけでなく、後工程のリワーク率や現場トラブルを大幅に低減できます。

PCBの分野では、ランドは小さくても、実際には回路全体の安定性と未来を担っている。
