ルーターカットは、完成基板の寸法精度、外観、エッジ品質を決定づけ、後工程のSMT実装および製品組立の効率に大きな影響を与えます。

従来のパンチ切削やVカットによるプレカットと比較して、基板ルーターカットの最大の利点は、極めて高い柔軟性と精度にあります。最新のCNCルーターは、高速スピンドルと高精度切削工具を採用し、ガーバーファイルで定義された複雑な形状パスに沿って高速切削を可能にします。そのため、不規則な形状の基板、高精度な公差が求められる場合、および少量生産の試作品製造に特に適しています。現在、主流のルーターは±0.05mm以上の位置決め精度を実現し、切削速度は毎分数十メートルに達しています。

実際の生産において、ルーターカットにおける最大の課題は、バリの発生抑制と熱応力管理です。高速回転するフライス工具は切削時に大量の摩擦熱を発生させます。放熱が不十分だと、基板材料の局所的な変形やガラス繊維バリの増加につながる可能性があります。特に厚板銅板、金属基板、高周波PTFE材料では、熱膨張係数の差が大きく、ルーティングパラメータに極めて厳しい要求が課せられます。優れた工場では、プログラミング最適化、圧縮空気冷却、特殊な超硬切削工具を組み合わせることで、バリ高さを0.05mm以内に効果的に制御しています。

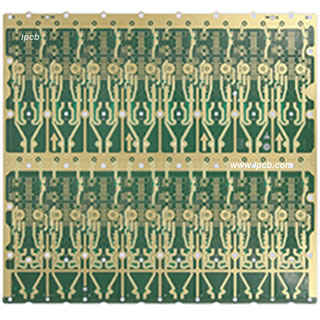

図　高周波基板

近年、電子製品の小型化と形状の不規則化に伴い、ロータリーカッターの役割はさらに高まっています。スマートウォッチ、折りたたみ式スマートフォン、車載ドメインコントローラー、医療用埋め込み型デバイスなどは、不規則な形状を持つことが多く、従来のVカットでは対応できません。ロータリーカッターは、「表面実装後に切断」または「パネル製造後に分離」といった柔軟なプロセスが可能であるため、多品種少量生産の時代において主流の選択肢となっています。

技術面では、業界は自動化とインテリジェント化への変革を加速させています。多くの大手PCB工場は、基板の自動ローディング/アンローディングシステム、ビジュアルアライメント、MESリアルタイムモニタリングシステムを導入しています。ロータリーカッターは、切断工程中にエッジデータを自動的に収集し、フロントエンドCAMエンジニアにフィードバックすることで、工程最適化を支援し、人的ミスを大幅に削減します。一部のハイエンド機器では、厚さ0.1mm以下の極薄基板の安定した切断や、フレキシブル領域とリジッド領域の境界におけるリジッドフレキシブル基板の精密な分離も可能です。

ルーターカッター技術の発展において、材料への適応性も重要な方向性です。セラミックやガラス基板などの新素材では、従来の切削工具では欠けや切断面の粗さが発生しやすいという課題があります。現在、一部のメーカーはダイヤモンドコーティング工具や超音波アシスト切断技術の実験を開始しており、脆性材料の加工能力を大幅に向上させています。同時に、5Gミリ波やAIサーバーの分野では、大型のバックドリル基板や超多層基板において極めて高い表面平坦度が要求されており、ルーティング工程の継続的な改善が求められています。

コスト面から見ると、ルーターカッターの単価はVカットよりも高いものの、後工程の二次加工や不良率を大幅に削減できます。高付加価値製品においては、その総合的な経済効率はむしろ優れています。特に、迅速な対応と柔軟な製造が重視される現在のサプライチェーン環境において、効率的なルーターカッターの能力は、PCBメーカーの中核的な競争力の重要な要素となっています。

今後、レーザールーティング技術やプラズマ切断技術の成熟に伴い、従来の機械式ルーターは一定の課題に直面するでしょう。しかしながら、成熟した技術、安定した品質、そして優れたコストパフォーマンスにより、機械式ルーターは当面の間、PCB外形加工市場を支配し続けると予想されます。将来的には、機械式とレーザー切断を組み合わせたハイブリッド生産ラインが、ハイエンド工場で標準となる可能性が高いでしょう。

PCB設計エンジニアにとって、基板ルーターカットプロセスの限界を理解することも同様に重要です。レイアウト段階でツールパス補正を適切に行い、コーナー半径を過度に小さくせず、パネル間隔を最適化することで、生産歩留まりを大幅に向上させ、コストを削減できます。
