PCBニュース - なぜパッド設計が電子製品の寿命を左右するのでしょうか？

PCB設計というミクロの世界において、パッドは電子部品と回路基板間の物理的な接続を担う「橋渡し役」であるだけでなく、電流伝送と信号相互作用の「ゲートウェイ」でもあります。パッドの役割を理解することは、ハードウェアアーキテクチャの根底にある論理を理解するための重要な第一歩です。

1. 接続と固定のための物理的な支持点　パッドの最も基本的な機能は、物理的な支持を提供することです。SMT（表面実装）デバイスであろうとスルーホール（THT）デバイスであろうと、すべてのピンは最終的にパッドを介してPCB上の銅配線と機械的に接続されなければなりません。電子機器が振動、衝撃、熱膨張・収縮といった環境ストレスにさらされると、パッドと半田によって形成される合金界面が、ストレスの大部分を負担します。適切に設計されたパッドは、回路基板の寿命全体にわたって部品の安定性を確保し、物理的な剥離による回路断線を防ぎます。

2. 電気的相互接続の論理的な終端点　パッドは、機械的な固定に加え、回路設計における「電気的終端点」でもあります。PCBレイアウトにおいて、配線は様々な部品を接続する役割を担い、パッドはこれらの配線の交点です。電流は回路を通ってパッドに到達し、そこからはんだを介して部品のピンへと流れます。この過程において、パッドのサイズや形状、そしてビアからの距離は、信号伝送品質に直接影響を与えます。

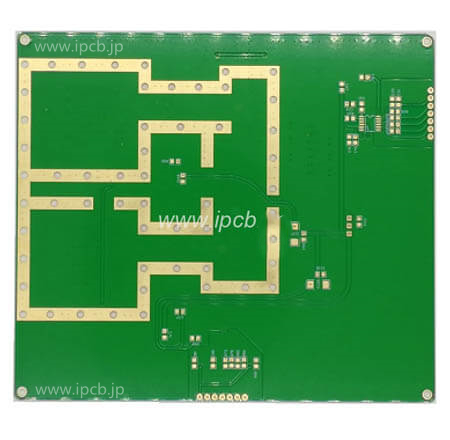

図　高周波基板

高周波信号や高速デジタル回路の場合、パッドは寄生容量や寄生インダクタンスを発生させる可能性もあります。そのため、設計段階でパッドのインピーダンス整合を行い、精密な形状調整によってパッドによる信号の反射や減衰を最小限に抑える必要があります。つまり、パッドの品質が、チップや部品に入力される前の信号品質を左右するのです。

3. 熱管理における重要な役割　現代の電子機器の電力密度が高まるにつれ、放熱は設計上のボトルネックとなっています。そのため、パッドは「ヒートパイプ」としての役割を担うようになっています。高出力部品（CPUや電源管理チップなど）の設計では、通常、基板底面に大きなサーマルパッドが配置されます。これらのパッドは、複数のビアを介して、基板内部の銅製ヒートシンクまたはグランドプレーン（GNDプレーン）に直接接続されます。

熱ははんだパッドを通して基板の熱伝導層に伝導され、基板表面全体に放熱されることで、部品の接合部温度を効果的に低減します。サーマルパッドの設計が不十分な場合、たとえ最も堅牢な放熱ソリューションを採用したとしても、チップコアからの放熱効率が低下し、機器の動作不安定や部品の焼損につながる可能性があります。

4. テストと製造におけるベンチマークポイント　工場生産の観点から見ると、はんだパッドは製造工程における「位置決め装置」の役割を果たします。自動ピックアンドプレース工程では、機械ははんだパッドの形状と位置を認識することで部品を位置合わせします。出荷前テスト段階では、通常、テストプローブがはんだパッドに直接接触し、導通テストと論理テストが行われます。

様々なプロセスに対応するため、はんだパッド表面には通常、無電解金めっき（ENIG）、HASL（ハードウェアはんだ付け性ラミネーション）、または有機はんだ付け性保護剤（OSP）などの金属表面処理層が施されます。これらの表面処理は、銅の酸化を防ぐだけでなく、はんだの濡れ性を最適化し、はんだが迅速に広がり、はんだ付け中に信頼性の高い金属間化合物（IMC）を形成することを保証します。

はんだパッドは、単にはんだ付けが行われる場所ではありません。機械的強度、電気伝導性、熱管理、そして製造プロセスが交点となる場所です。はんだパッドへの些細な変更でさえ、回路基板の信頼性と性能の上限に微妙な影響を与えます。
