PCBニュース - AI基板技術の材料革新と構造再構築

AIコンピューティングパワー競争という壮大な舞台において、かつては目立たないパッケージング部品であった基板は、AIチップの性能を左右する「隠れた優位性」へと徐々に進化を遂げています。2026年までに、大規模モデルが学習フェーズから推論フェーズへと本格的に移行するにつれ、AIサーバーアーキテクチャにおける基板の需要は、単なる接続キャリアにとどまらず、材料革新と構造再構築という深淵へと踏み込んでいくでしょう。

AIコンピューティングパワーの急激な向上は、直接的に「材料ボトルネック」を引き起こしました。チップ面積の拡大と層数の増加に伴い、従来のパッケージング材料は、高性能化に伴う信号損失と放熱のバランスを取るのに苦慮しています。信号伝送品質向上に不可欠な材料であるTガラス（低損失ガラス繊維布）は、高周波信号処理における優れた性能から、主要メーカー間で激しい争奪戦が繰り広げられる希少資源となっています。この「上流材料不足」は、基板供給サイクルの長期化を招き、AIサーバーの供給能力を制限する構造的なボトルネックとなっています。

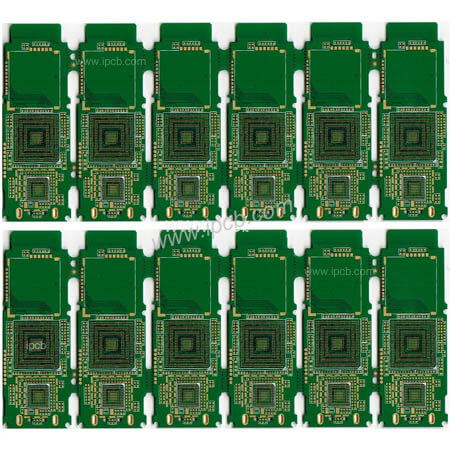

図　高周波基板

一方、技術開発の方向性は急速に変化しています。シリコン基板の物理的な限界を克服するため、ガラス基板技術は研究室から検証段階へと移行しつつあります。従来の有機基板と比較して、ガラス基板は優れた平面性、高い熱安定性、そして優れた電気特性を備えており、チップパッケージング時の信号混雑を効果的に低減し、ヘテロジニアス集積のためのより広い「ハイウェイ」を提供します。こうした物理的限界への挑戦は、本質的にコンピューティング能力密度の向上を絶え間なく追求するものです。

市場の観点から見ると、高性能コンピューティング（HPC）とAIアクセラレータは、パッケージング業界の価値配分を再構築しています。コンピューティングチップにおけるFC-BGAなどのハイエンドパッケージング基板のコストシェアは上昇の一途をたどり、ハイエンド基板1枚のコストは300ドルを超えています。これは、基板業界が単純な規模の経済に基づくコスト競争から、高付加価値技術競争へと移行していることを示しています。サーバーメーカーやチップ設計者にとって、基板サプライチェーンの透明性と網羅性は、今後12～18ヶ月間の納期確保における中核的な能力となっています。

2026年の市場動向を見据えると、AI基板のトレンドは極めて明確です。もはや単なるパッケージング用基板ではなく、Tガラスなどの材料改良やガラス基板などのプロセス革新を通じて、AIコンピューティング能力の継続的な進化を支える強固な基盤へと進化しています。このサプライチェーンにおけるあらゆる小さなイノベーションが、グローバルなコンピューティング能力の根幹に影響を与え、AIハードウェアエコシステムが材料主導型の性能向上という新たなサイクルに突入していることを示しています。
