PCBニュース - ガラス基板：次世代高性能コンピューティングの「目に見えない」革命

半導体業界において、ムーアの法則がコンピューティング能力の飛躍的な向上を牽引する原動力であるとすれば、チップ動作を支えるパッケージング技術は、この原動力の速度と安定性を決定づける礎石と言えるでしょう。従来の有機パッケージング基板が徐々に物理的な性能限界に近づくにつれ、業界が待ち望んでいた素材、ガラス基板が静かに台頭しつつあります。これは単なる材料の置き換えではなく、電子相互接続アーキテクチャを根本から再構築する産業革命です。

なぜ業界大手はガラスに賭けているのでしょうか？それは、有機基板の持つ本質的な欠点に起因します。現在、主流のパッケージング基板のほとんどはポリマー材料を使用していますが、人工知能（AI）やデータセンターにおけるコンピューティング能力の爆発的な需要増加に伴い、チップは放熱性の低さ、高い信号損失、反りといった課題に直面しています。有機材料は高温下で熱膨張を起こしやすく、精密な回路接続にわずかな誤差が生じる可能性があります。これは、究極の精度を追求する高度な製造プロセスにとって致命的な欠陥です。

ガラスの持つ独自の物理的特性は、これらの課題をほぼ完璧に解決します。

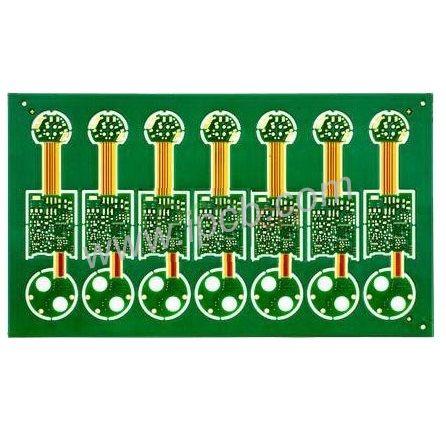

図　Rigid-Flexible pcb

まず、ガラスは優れた寸法安定性を備えています。その熱膨張係数（CTE）はシリコンウェハーのそれと非常に近いため、ガラス基板は過酷な動作条件下でもほとんど熱変形を起こしません。この安定性により、エンジニアは極めて高密度で微細な相互接続を設計することが可能になり、信号伝送効率の飛躍的な向上を実現できます。

次に、平坦性もガラスの大きな利点です。ガラス基板の極めて滑らかな表面は、半導体製造におけるフォトリソグラフィプロセスにとって理想的な支持プラットフォームとなります。平坦性が高いほど、より微細な配線パターンが可能になり、回路集積の堅牢性が向上します。さらに、ガラスは本来的に優れた電気特性を備えており、高周波における信号損失を大幅に低減します。これは、急速に発展するAI高性能コンピューティングクラスタにおけるデータ伝送のための「高速道路」を開拓するようなものです。

性能の飛躍的な向上に加え、ガラス基板は放熱性と拡張性においても有機基板をはるかに凌駕する可能性を秘めています。ガラスの優れた熱特性は、より効率的な垂直配線スルービア（TGV）技術を可能にし、複雑な処理を行う大型パッケージチップの放熱経路をより効率的にします。これはまた、複数のロジックチップとメモリチップを統合する将来の「ヘテロジニアス・インテグレーション」のためのより広い物理的空間を提供します。

しかし、技術の実用化は決して順風満帆ではありません。研究室から量産への移行において、ガラス基板は、脆弱な機械的強度や複雑な製造プロセスといった現実的な課題に直面します。脆弱なガラス基板が高速ハンドリングや組み立て中に破損しないようにすること、そして全く新しい高歩留まりの製造装置システムを構築することは、業界全体が協力して克服しなければならないハードルです。

現在、インテルをはじめとする世界有数の半導体企業は、ガラス基板の研究開発と量産準備において重要な一歩を踏み出しています。これは、今後数年のうちに、ガラス基板上に実装された最先端チップが、大規模コンピューティング、自動運転、さらには量子コンピューティングを支える中核となることが期待できることを示しています。

ガラス基板の台頭は、チップパッケージングにおける「材料主導型イノベーション」の新たなサイクルの始まりを告げるものです。それは、携帯電話、サーバー、各種スマート端末の奥深くに潜む静かな革命のようなものですが、より堅牢で効率的なアプローチによって、デジタル文明の継続的な発展を支える物理的な基板を築いています。
