長年にわたり、プリント基板（PCB）は電子機器の「骨格」とみなされ、主に物理的な支えや配線相互接続の役割を果たしてきました。しかし、AIサーバーの演算能力の爆発的増加、データセンターにおける伝送速度の急昇、そして自動車の知能化の加速に伴い、従来のPCB設計および製造のパラダイムは根本的な変革を迎えています。今日のPCBはもはや単なる「担い手」ではなく、システム全体の限界性能を左右する重要な物理変数となっています。

高多層化とHDI技術の極限への進化

AIチップや大規模言語モデルの学習需要は、サーバー用PCBを超多層（24層以上）および高密度相互接続（HDI）へと直接押し進めています。従来の多層基板は、数万本に及ぶ高速信号線を前に限界を迎えており、Any-layer HDI（任意層相互接続）やブラインド・埋め込みビア技術が業界のデファクトスタンダードとなりつつあります。こうした構造のアップグレードは、配線密度の向上だけでなく、製造難易度の飛躍的な増大をもたらしています。

アスペクト比（Aspect Ratio）の限界突破： メカニカルドリルの限界が近づく中、超高アスペクト比（40:1以上など）の微細孔あけおよび微細孔めっき技術がコアな参入障壁となっています。

信号完全性（SI）の制御： 112Gbpsや224Gbpsといった超高速伝送下では、PCB上のごくわずかな欠陥や信号反射が伝送エラーに直結します。そのため、バックドリル（Backdrilling）技術にはマイクロメートル単位の精度が求められます。

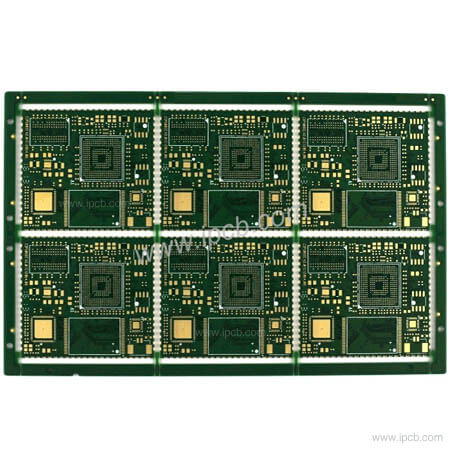

図　多層基板

高周波・高速材料への全面的シフト

ハードウェア性能の飛躍的な向上に伴い、ベースとなる基材にも深い変革が迫られています。従来のFR-4（エポキシ樹脂）材料は高周波帯域における誘電正接（Df）が大きく、信号減衰や発熱を引き起こしやすいという課題がありました。

現在、超低損失（Ultra Low Loss）材料の普及が加速しています。PTFE（ポリテトラフルオロエチレン）、炭化水素系樹脂、改性ポリイミド（mPI）に代表される高性能樹脂基材は、演算用ハードウェアや5G/6Gミリ波通信の分野で不可欠な存在となっています。また、高周波材料と組み合わせるため、銅箔も従来の標準電解銅箔から超低粗度銅箔（HVLP/VLP）へと移行しており、高周波電気信号の「表皮効果」による損失を最小限に抑えています。

熱管理：「補助的な放熱」から「構造一体化」へ

高演算チップの消費電力が数百ワットから1,000ワット以上に達する中、熱管理はもはやヒートシンクや冷却ファンだけの役割ではなく、PCB自体も熱管理システムの一部として機能することが求められています。

銅ブロック埋め込みと金属基板： 熱伝導性の高い銅ブロックをPCBの特定領域に直接埋め込む技術（Inlay/Coin技術）により、チップから発生した熱を背面やヒートシンクへ迅速に逃がします。

液冷対応設計： データセンターにおける浸漬冷却やコールドプレート式液冷の普及に伴い、PCB材料には冷却液環境でのイオンマイグレーションや絶縁劣化を防ぐため、非常に高い耐薬品性と長期的な耐吸湿性が求められています。

地政学的再編とグローバルサプライチェーンの再配置

技術的な再構築にとどまらず、PCB産業の製造拠点もかつてない再編期を迎えています。サプライチェーンのレジリエンス向上と地政学的リスク回避の観点から、PCB製造は過去の「一極集中」から「多拠点分散」へとシフトしています。

東南アジア（特にタイのPCB産業クラスタ）は、グローバルなハイエンドPCB製造の新たなハブとして急速に台頭しています。上流の積層板（CCL）やドリル加工用副資材から下流の基板メーカーに至るまで、完全なエコシステムが海外へと急速に複製されています。世界のバイヤーにとって、サプライヤーの評価軸は単なる生産能力やコストにとどまらず、グローバルな納期対応力や多拠点によるリスク分散能力がパートナー選定の重要な指標となっています。

ハードウェア進化の波は続いており、材料、設計から製造プロセスに至るまで、PCB業界は深いアップグレードの真っただ中にあります。この技術レースにおいて、高周波材料の応用能力、超高密度配線技術、そしてグローバルな供給体制を併せ持つメーカーこそが、高演算時代において主導権を握ることになるでしょう。
