PCBニュース - 先進パッケージングがチップ業界をいかに変革するか

トランジスタの小型化が物理的な限界に近づくにつれ、半導体業界全体が新たな解決策を模索しています。数十年にわたり、トランジスタのサイズを縮小することで性能向上を図ってきましたが、今日では3nmおよび2nmプロセスの開発コストは指数関数的に増加する一方で、性能向上はますます限定的になっています。

従来のパッケージングは、チップに「保護膜」を被せるだけのもので、主に固定、放熱、電気接続といった機能を果たしていました。先進パッケージングはこの認識を根本から覆します。もはや受動的な保護手段ではなく、システム性能の最適化に積極的に貢献するコア技術なのです。先進パッケージングは、異なる機能を持つ複数のチップを単一のパッケージに統合することで、単一チップのプロセス技術の進歩だけに頼るのではなく、「システムレベル」での性能向上を実現します。

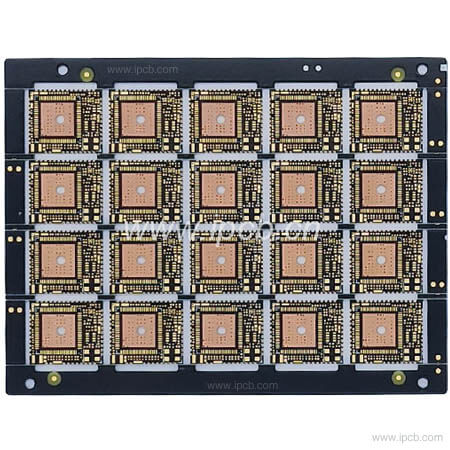

図　多層基板

チップレットアーキテクチャは、先進パッケージングの最も有望な応用例の一つです。巨大で高価なモノリシックSoCを製造する代わりに、プロセッサは複数の小型機能モジュールに分割され、それぞれが最適なプロセスノードで製造された後、高密度インターコネクト技術を用いて統合されます。このモジュール設計は、コストを大幅に削減するだけでなく、歩留まりも向上させます。AMDのRyzenプロセッサはこのコンセプトの成功例であり、チップレットアーキテクチャによって競合製品を凌駕する性能を実現しています。

2.5Dおよび3Dパッケージング技術は、空間的な観点からチップ統合を再定義しました。2.5Dパッケージングは、シリコンインターポーザーを用いてチップ間の高速インターコネクトを実現します。TSMCのCoWoS技術はその代表例であり、AIアクセラレータやハイエンドGPUで広く使用されています。3Dパッケージングはさらに革新的で、チップを垂直方向に積層し、TSV（Through Silicon Vias）技術を用いて層間通信を行います。これにより、メモリとプロセッサ間の距離がマイクロメートルレベルまで短縮され、帯域幅が数倍に増加すると同時に、消費電力も大幅に削減されます。 HBM（高帯域幅メモリ）は3Dスタッキング技術を基盤としており、AIトレーニングに不可欠なインフラとなっています。

高度なパッケージング技術の台頭もまた、業界の様相を大きく変えました。従来、パッケージングとテストは付加価値の低い工程とみなされ、主にOSAT（半導体受託製造・テスト）企業が担っていました。しかし現在、TSMC、Intel、Samsungといったファウンドリ大手は、差別化競争の中核として、高度なパッケージング能力に巨額の投資を行っています。TSMCのInFOおよびCoWoSプラットフォームは、AppleやNvidiaなどの顧客にとって最適な選択肢となり、IntelのEMIBおよびFoveros技術は、高性能コンピューティング分野で独自の優位性を発揮しています。この「パッケージング軍拡競争」は、半導体業界における単純なプロセス技術競争から、システムレベルの統合能力を競う競争へと移行していることを示しています。

今後、AI、自動運転、IoTといったアプリケーションによるコンピューティング能力の需要が爆発的に増加するにつれ、高度なパッケージングの重要性はますます高まるでしょう。それはもはや不要な補助技術ではなく、チップの性能、消費電力、コストを決定づける中核的な要素となるだろう。
