PCBニュース - プリント基板のトレンドはなんですか。

人工知能とデータセンターの急速な発展は、プリント基板（PCB）設計に根本的な変革をもたらしています。現代のAIサーバーや高速伝送機器は膨大な量のデータを処理します。かつてのデータ伝送が田舎道を走るようなものだったとすれば、今日の要求は超高速列車を走らせるようなものです。

従来のFR-4などの一般的な回路基板材料は、このような高周波では深刻な信号減衰に見舞われます。まるで泥道をスポーツカーで走るようなものです。そのため、より高度な低損失樹脂材料や特殊基板が、従来の材料を完全に置き換えつつあります。同時に、限られたスペースにより多くの回路を詰め込むため、回路基板の層数は絶えず増加しています。20層以上の高層基板や高密度相互接続（HDI）基板は、かつてはハイエンドの研究室向けカスタム基板でしたが、今では標準的な工場構成となっています。

チップ性能の爆発的な向上に伴い、放熱はすべてのハードウェアエンジニアにとって大きな課題となっています。今日のハイエンドチップは膨大な電力を消費し、電気自動車における高電圧急速充電の普及に伴い、回路基板はもはや「電気を通す」だけでなく、「放熱」の役割も担うようになっています。

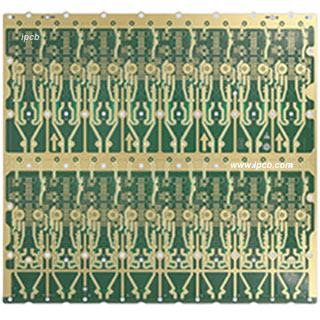

図　高周波基板

従来のマイクロホールによる放熱方式ではもはや不十分であり、業界では新たな構造設計が広く採用されています。

厚膜銅箔と銅埋め込み技術：純銅ブロックを回路基板に直接埋め込むか、通常より数倍厚い銅箔を使用します。銅は極めて高い熱伝導率を持ち、チップから発生する高温を瞬時に放散します。

液冷システムへの対応：サーバーでは液冷（冷却液への浸漬、または水冷プレートによる放熱）の採用が増加しており、回路基板には耐高温性、耐腐食性、そして完全な非吸湿性が求められます。これは回路基板メーカーのラミネーションおよび封止工程に極めて高い要求を課しています。

チップレットパッケージング技術の普及に伴い、回路基板とチップの境界はますます曖昧になっています。

従来、プリント基板上の配線は比較的太く、肉眼でも確認できるものでした。しかし、現代の機器は無数の部品を極めて小さなスペースに詰め込む必要があり、プリント基板上の配線はますます微細化が求められています。従来のエッチングプロセスではこのような微細な配線はもはや実現できず、工場では改良型半添加プロセス（mSAP）などの高精度プロセスが本格的に導入され始めています。

このプロセスにより、人間の髪の毛よりもはるかに細い配線幅と配線間隔を持つプリント基板が製造可能となり、大幅な省スペース化と、より高速で安定した信号伝送を実現します。

グローバルバイヤーの新たな基準：高精度、環境配慮、そして海外生産能力

技術革新に加え、プリント基板業界のルールも変化しています。海外の顧客は、プリント基板サプライヤーを選定する際に、より厳格な基準を用いるようになっています。

環境要件：顧客は、材料の無毒性、製造プロセスの低炭素性、リサイクル可能な材料の使用など、環境に配慮した製造をますます重視するようになっています。

AIによる品質検査：高精度プリント基板は、手作業による検査は不可能です。 AIと自動化機器を用いた品質検査は、回路基板工場の認定基準として必須事項となっている。

プリント基板業界は、かつての「低品質製造」というレッテルを完全に払拭し、高精度エンジニアリングへと移行しつつある。高周波・高速材料の取り扱い、高出力放熱問題の解決、そして高精度製造能力を備えたメーカーだけが、この産業高度化の局面において中核的な優位性を獲得できるだろう。
