PCBA機能テストとは?
2023-05-22
View:195
Author:Sabrina      文章を分かち合う

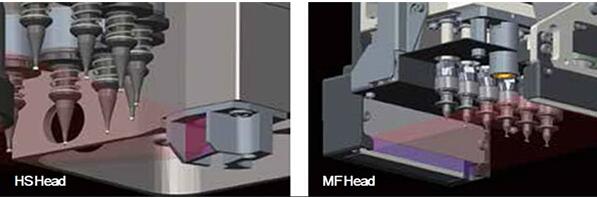

PCBA OEMのプロセスには、PCBボードプロセス、部品調達と検査、SMTパッチ組立、DIPアプライアンス、PCBA試験など多くの重要なプロセスが含まれている。PCBA機能テストとは、テスト対象ボードにクラス比を提供し、さまざまな設計状態で動作させることで、各状態のパラメータを取得してPCBAの機能の良否を検証するテスト方法です。簡単に言えば、PCBAに適切なインセンティブをロードし、出力側の応答が要求に合っているかどうかを測定することです。一般的には、基板に電源を入れた後のPCBA機能テストを指す。


PCBA機能試験内容電圧、電流、電力、電力要素、周波数、デューティ比、位置測定などの機能パラメータの測定。

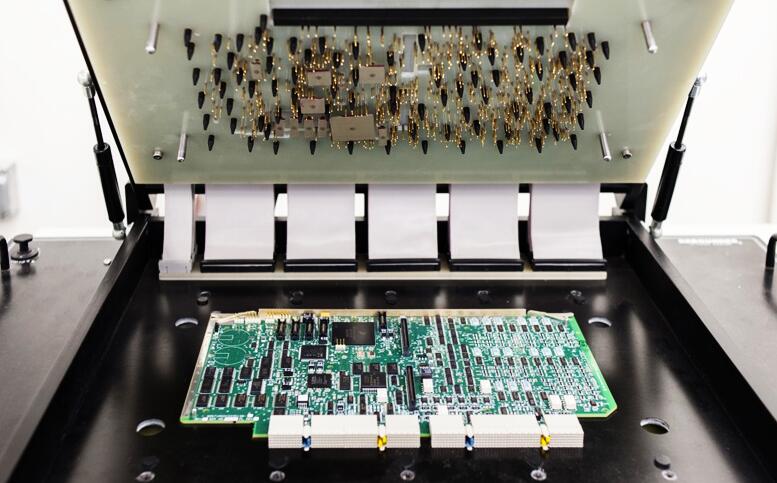

PCBA機能試験



PCBAの機能テストの内容は次のとおりです。

1、電源部のテスト-電源が正常に動作しているかどうか、各点電圧をテストします--コンパレータまたはその他を使用して

2、中間面テスト、Short&Openが存在し、異常を引き起こすか

3、集積回路モジュールIC I/O読み書き機能試験-Flash&EEPROM&CPU&SDAM&Logic IC etc

4、特殊機能試験(異なる回路基板の要求が一致しない)-赤外線を持つ場合、外付け受信機が必要


PCBA機能試験は類比、デジタル、メモリ、RF、電源回路に関連し、通常は異なる試験戦略を用いなければならない。テストには、前のテストプロセスで見失われた部分を補うために、実際の重要な機能パスと構造検証(ハードエラーがないことを確認する)が多数含まれています。これには、同じ数のクラス/デジタル応答を監視しながら、PCBAに大量のクラス/デジタル励起を絶えず加え、その実行プロセスを完全に制御する必要があります。PCBA機能試験システムと設備には様々な形式があり、これらの形式にはコスト、時間、効果、メンテナンス性の面でそれぞれ長所と短所がある。


PCBA機能に対するiPCBのテストは主に以下のような種類に分けられる

1、手動試験治具

手動試験治具は電気木材とアクリル力を用いて針板を作り、測定待ち板の入力、出力、電源を引き出し、人工を用いて入力を類比し、人為的に出力の正否を確認する。

特徴:価格が安く、人力使用が多く、テスト効率が遅く、テストしない製品は保証できない


PCBA機能試験



2、シングルチップ制御機能試験

チャック治具または空気圧治具を作成し、プローブを引き出します。入力、出力、電源をシングルチップ回路に接続し、シングルチップを自動的に試験プログラムのクラス比入力に走らせ、出力の正否を測定する。


シングルチップ機能試験治具は主に以下の部分がある:

1)クランプをテストし、製品の入力、出力メザニンを引き出します。

2)MCU制御ボード:試験フロー全体及び試験値の判断。入出力の制御。

3)信号源板:試験時に必要な各種信号源を提供する

4)リレーボード:各種入力、出力を切り替える

5)測定板:製品出力部の測定、良否判断

6)表示モジュール:試験結果の表示及び試験状態の表示、一般にLCD及びデジタル管

特徴:シングルチップ機能テストは価格が手頃で、テスト効率が高く、テスト品質が良く、人為的な介入が少ない。しかし、汎用性は強くなく、一般的には1機種に1つの治具しか搭載できない。


3、コンピュータ制御試験システム

空気圧または生産ライン上の自動テスト機構を使用して、コンピュータ制御によって製品の品質をテストします。


特徴:コンピュータ制御試験治具は価格が高く、試験速度が速く、人為的な介入を必要とせず、全自動試験を行う。汎用性がよく、類似製品を汎用することができる。


PCBA機能テストは必要な工程であり、正しく完成すれば、製品が発売される際に品質問題が発生してブランドの名誉を損なうことを防ぐことができる。製造プロセスの終了時に機能性PCBAテストを行う必要があり、製造された部品がすぐに故障したり寿命が短くなったりしないようにする必要があります。
