PCBAエージェントがBOMシートを規範化する理由
2023-09-05
View:121
Author:sabrina      文章を分かち合う

アイビー回路はPCBA代替工場として、電子製品の顧客に相談されるたびに、顧客にBOMリストを提供し、BOMリストの規範性と完全性を要求する。では、規範性のあるBOM単はPCBAのOEMにどのような役割を果たしているのでしょうか。


BOMシングルのフルネームは(Bill Of Material)、つまりBOMです。一般的には、この製品を構成するために必要な電子部品や部品を詳細にリストした製品のBOMです。PCBA加工メーカーは顧客から与えられた最新BOMリストに基づいて、生産部に生産申請を出して、生産周期とパッチ加工技術を制定して、部品リストと在庫を比較して、それから不足している材料を購入する必要がある、この注文書の原価計算も、最新のBOM単に基づいて行う必要があります。簡単に言えば、BOMはすべてのPCBAの基礎であるが、最も重要なデータでもある。



BOM単


BOM単の役割

1、生産計画においてBOM単に含まれる原材料及び各種原料情報は、生産計画にデータサポートを提供し、BOM単を通じて、生産計画者は加工準備情報を明確に知ることができ、それによって生産計画をよりよく制定することができる。


2、購買面:BOM単に含まれる品目情報は、購買部門と同期して詳細を更新し、購買計画を作成し、適切な仕入先を見つけることができ、生産コストをよりよく節約することができる。


3、生産技術面:BOM単を通じて各製品の特性と組成を知ることができ、それによってより正確に生産加工を行い、製品の品質を高めることができる。


BOM単の編成には複数部門の協力が必要であり、複雑なプロセスである。BOM単を通じて、PCBA代工の中で生産効率を高め、コストを下げ、製品の品質を高め、それによって激しい市場競争の中で優位を占めている。


PCBA加工メーカーはこのBOM単に基づいて顧客のために材料を購入して生産する必要があり、同時に財務部門もBOM単に基づいて生産コストを計算し、製造部門もBOM単を重要な生産根拠と見なしている。だから規範的なBOMは非常に重要です。


どのようにして規範的なBOMリストになりますか?いくつかの重要な要素は、材料コード、材料名、規格パラメータ、基礎用量、部品組織、貼付位置、データブランドなどを含む必要があり、各工程の作業者が正確な部品を明確に直感的に見つけ、その規格、用量、挿入位置を知ることができるようにすることです。


規範的なBOMリストには、次のものが含まれているはずです。

1.品目コード

2.品目名

3.品目仕様

4.メーカー

5.用量及びビット番号

6.単号

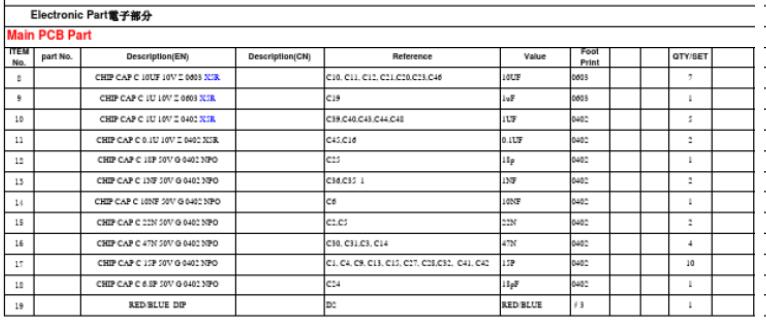

BOM単

多くの電子エンジニアが提供するBOMシートには、品目のブランドコードと製造業者コードの正確な定義が欠けているか、製造業者が部分接尾辞を欠いているため、PCBA加工工場はデフォルトで通常のシリーズの品目を選択している可能性があります。多くの場合、異なる接尾辞のシリーズICは、応用範囲、包装パイプ、定格電圧電流、包装などの面での微妙な違いを代表しているかもしれない。


このような規範化されていないBOMシートは、製造されたPCBAボードにいくつかの機能が失効したり、特定のアプリケーション環境で失効したりする可能性があり、調査するのは極めて困難である。このため、電子エンジニアは各品目のブランド、メーカーコード、品名記述、パッケージなどの極めて重要な情報を規範化することを極度に提案している。この過程では、Digikey、Mouserなどの公共プラットフォームを参照することができます。


電子製品の研究開発生産はすべて反復的に更新されているため、絶えず最適化された製品をアップグレードしていきます。この過程で、BOM単も一緒に更新され、1粒の材料の更新でも、製品に計り知れない影響を与えることができます。


そのため、更新するたびに古いBOMリストを期限切れのファイルとしてマークし、封印して使用を停止しなければならない。バージョンモデル管理の秩序を確保するために、製品のBOMリストの発表とオンライン使用は研究開発部門が発行しなければならない。少なくとも研究開発エンジニア、研究開発部首長が各レベルで確認し、BOMリストの正確性を確保しなければならない。その後、PCBAのOEMメーカーにタイムリーに連絡し、新しいBOM単をPCBAメーカーに提供し、BOM単が更新されないようにしなければならないが、製品は古いBOM単に基づいて購入生産されている。


だから規範化されたBOMは材料の購買、PCBA生産、ERPシステムの入力に対して、財務コストの計算は極めて重要である。
