PCB技術 - マザーボードは何ですか

デジタル化、スマート化の時代には、スマートフォン、タブレットからパソコン本体、スマート家電、さらには工業制御機器、通信基地局など、さまざまな電子機器が身の回りにあふれています。これらのデバイスにはさまざまな形態や機能がありますが、内部にはPCBマザーボードという不可欠なコアコンポーネントがあります。PCB（Printed Circuit Board）、すなわちプリント基板は、電子部品の電気的接続の提供者で、マザーボードは、複数のキー部品を集積し、デバイス全体の機能を実現するコアキャリアです。

PCBマザーボードの基本構成

PCBマザーボードは主に絶縁基板、導電パターン、パッドなどの部分から構成されています。絶縁基板は通常、ガラス繊維、エポキシ樹脂などの材料を用いて、回路に機械的支持と電気的絶縁を提供します。導電パターンはエッチングなどのプロセスによって基板上に形成された銅箔線路で、それらは都市の道路のように、電子信号と電気エネルギーの伝送を担当しています。パッドは電子部品を溶接するための円形または四角形の金属領域で、半田を介して部品と導電パターンを強固に接続しています。

マザーボードには、さまざまなスロット、インタフェース、チップも内蔵されています。スロットはCPU、メモリバー、グラフィックスカードなどのコア部品を取り付けるために使用され、インタフェースはUSBインタフェース、HDMIインタフェース、ネットワークインタフェースなどの外部機器と接続するための通路を提供しています。チップはマザーボードの「脳」で、南橋チップ、北橋チップ（現代のマザーボードでは、南北橋構造がPCHチップセットに統合されつつある）、BIOSチップなどが含まれ、それぞれの部品間の作業を調整し、データの転送と処理を制御する責任を負っていいます。

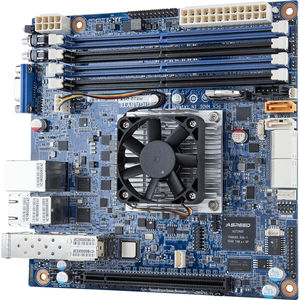

図　pcbマザーボード

一、各種デバイスへのPCBマザーボードの応用

1.消費電子分野

スマートフォンでは、PCBマザーボードが携帯電話全体のコアとなっています。CPU、GPU、ベースバンドチップ、メモリチップ、カメラモジュールなどの多元デバイスを統合し、携帯電話の通信、計算、写真、娯楽などの各種機能を実現した。携帯電話の内部空間が限られているため、PCBマザーボードのサイズと集積度に対する要求が非常に高いです。そのため、スマートフォンボードは通常多層PCB設計を採用し、層数を増やすことで配線密度を高め、より多くの機能の統合を実現しています。

タブレットPCのマザーボードはスマートフォンのマザーボードと似ていますが、サイズが比較的大きく、より多くのインタフェースや拡張機能を収容することができます。例えば、一部のタブレットPCにはフルサイズのUSBインタフェース、SDカードスロットなどが搭載されており、ユーザーが外部デバイスに接続したり、ストレージ容量を拡張したりするのに便利です。

2.コンピュータ分野

コンピュータホストのマザーボードは、コンピュータシステム全体のコアハブです。CPU、メモリ、ハードディスク、グラフィックス、電源などのコンポーネントが接続されており、データの転送とコンポーネント間の調整を担当しています。マザーボードの性能と品質は、コンピュータの全体的な性能と安定性に直接影響します。例えば、ハイエンドのゲームボードでは、より高品質な材料とより先進的な回路設計を採用し、より高いメモリ周波数とより高速なハードディスクインターフェース速度をサポートし、ゲームプレイヤーの高性能へのニーズを満たすことができます。

3.工業制御分野

工業制御装置において、PCBマザーボードはデータ収集、処理、制御出力の重要な任務を担っています。工業環境は通常比較的に劣悪で、高温、高湿、振動、電磁妨害などの要素が存在するため、工業制御マザーボードはより高い信頼性と安定性を備える必要があります。これらのマザーボードは通常、より広い動作温度範囲とより強い耐干渉性を持つ工業レベルの部品を使用しています。例えば、自動化生産ラインでは、工業制御マザーボードはリアルタイムでセンサデータを収集し、予め設定されたプログラムに基づいてデータ処理と制御命令の発行を行い、生産プロセスの正確な制御を実現します。

4.通信分野

通信基地局は現代の通信ネットワークの重要な構成要素で、PCBマザーボードは基地局のコアコンポーネントの1つでです。基地局マザーボードは大量のデータ信号を処理し、信号の変復調、符号化復号、ルーティング転送などの機能を実現する必要があります。通信の安定性と信頼性を保証するために、基地局マザーボードは通常高性能のプロセッサと大容量のメモリを採用し、完全な放熱設計と電磁互換性設計を備えています。例えば、5G基地局マザーボードはより高いデータ伝送速度とより低い遅延をサポートする必要があり、PCBマザーボードの性能とプロセスに対してより高い要求を提出します。

二、PCBボードの動向

1.高密度集積化

電子機器の機能が増加するにつれて、PCBマザーボードの集積度に対する要求も高まっています。将来的には、PCBマザーボードは高密度集積化の方向に発展し、より先進的なパッケージ技術と多層ボード設計を採用し、より多くの部品の集積とより小さいサイズを実現します。例えば、システムレベルのパッケージ（SiP）技術は、複数のチップと受動素子を1つのパッケージ内に集積することができ、回路の集積度と性能を大幅に向上させることができます。

2.高速化

データ伝送速度が増加するにつれて、PCBマザーボードはより高い信号伝送速度とより低い信号損失を備える必要があります。将来的には、マザーボードはPCIe 5.0、USB 4など、より高速なインタフェース標準とより先進的な信号伝送技術を採用し、同時に回路レイアウトと配線設計を最適化し、信号干渉とクロストークを削減します。

3.環境に優しい

世界的な環境保護意識の高まりを背景に、PCBマザーボードの環境保護も重要な発展傾向となっています。将来的には、マザーボードはより環境に配慮した材料とプロセスを採用し、有害物質の使用と廃棄物の発生を減らします。例えば、鉛フリー半田、ハロゲンフリー基板などの環境保護材料を用いて、マザーボードの回収性と分解性を高めます。

インテリジェント化

人工知能とIoT技術の発展に伴い、PCBマザーボードは徐々にインテリジェント化機能を備えていきます。例えば、マザーボードはセンサとインテリジェントチップを統合し、デバイスの動作状態のリアルタイム監視とインテリジェント制御を実現することができます。同時に、マザーボードはクラウドサーバーとの接続を通じて、遠隔管理とアップグレードを実現し、設備のメンテナンス効率と使用寿命を高めることができます。

PCBマザーボードは現代電子機器の中核的な礎石として、各分野で重要な役割を果たしています。テクノロジーの進歩に伴い、PCBマザーボードも革新と発展を続け、私たちの生活と仕事により多くの便利さと驚きをもたらします。
