透明基板の応用について
2025-08-12
View:5
Author:Leota      文章を分かち合う

透明pcb板はpcb回路基板であり、通常はポリエステルフィルム(PET)、PIやポリカーボネート(PC)などの透明な基材材料から作られます。このような透明な基板プレートは、LEDランプバー、ディスプレイパネル、センサなどの透明な外観や光伝送を必要とする用途に一般的に使用されています。


透明基板pcbは良好な光学性能と電気特性を有し、効率的な導電性と信号伝送を提供することができます。その設計構造は通常、従来のPCBと類似しているが、透明な基材を使用しています。


透明基板

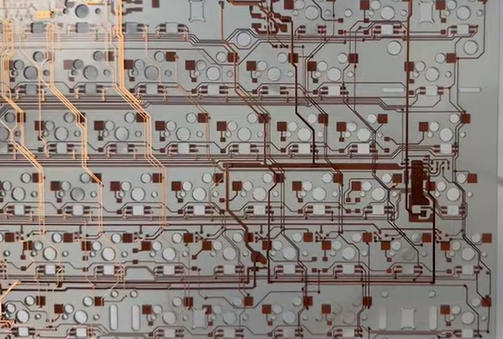

図 透明基板


透明基板pcbの役割:

1.LEDランプバー:透明基板pcbはLEDランプバーの製造によく用いられ、光線をPCB板を透過して均一に分布させ、照明効果を高めることができます。

2.ディスプレイ:いくつかのディスプレイとパネルの中で、透明PCBボードは回路接続と支持構造として使用され、同時に光線の透過も許可され、表示効果が妨げられずにはっきりしていることを確保します。

3.センサ:一部のセンサ装置は、センサ素子の環境に対する感知性を維持するために透明なPCBボードを必要とし、PCB基板ボードを通過する外部光または信号を可能にします。

4.装飾的用途:透明基板PCBボードは、設計時に透明な外観を必要とする製品、例えばおもちゃ、ハンドヘルド、家電製品などにも使用できます。
