PCB技術 - 汎用回路基板で配線設計のテクニックと方法

汎用回路基板は、電子プロトタイプ製作や小規模プロジェクトに不可欠です。しかし、部品を無計画に配置し、配線を計画なしに始めると、配線が絡まり、扱いにくくなったり、ノイズが発生したりする可能性があります。

今回は、汎用回路基板の製造を「より速く、より美しく、より信頼性の高いものにする」ための配線設計の要点を解説します。

1. 配線設計の前に：部品配置の黄金律

効率的な配線は、部品配置（レイアウト）に80%依存します。

信号の流れに注意する：入力（コネクタやセンサー）は左側に、出力（LEDやモータードライバー）は右側に配置し、直線的な信号の流れを作りましょう。

バイパスコンデンサはできるだけ近い距離に配置する：集積回路の電源ピンにバイパスコンデンサをできるだけ近づけて配置することは、基本中の基本です。

熱とノイズの分離：発熱部品やノイズに敏感なスイッチング電源回路は、高感度なアナログ信号を扱う回路から離して配置する必要があります。

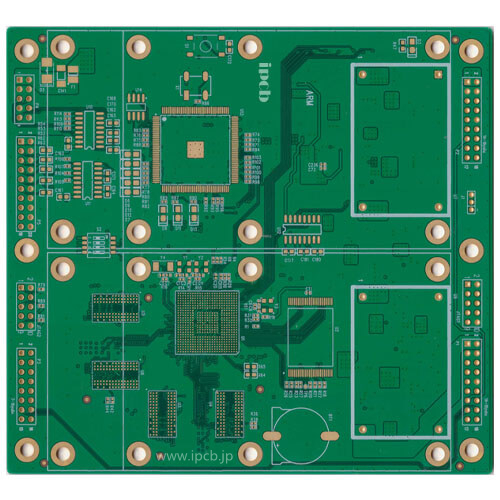

図　多層基板

2. 配線効率を向上させる3つのテクニック

① 錫メッキ銅線とポリウレタン線の使い方

錫メッキ銅線：電源線や共通グランド（例えば、基板の端に沿って配置）に使用します。直線配線に適しています。

ポリウレタン線（UEW）：絶縁被覆を剥がさずに半田ごての熱で溶融できるため、複雑な交差信号線の接続に最適です。

② 「仮想」多層基板をイメージする

汎用回路基板を「2層基板」と考えることができます。

表面（部品面）：ジャンパー線は主に水平配線に使用されます。

裏面（はんだ面）：主に部品リード線または錫メッキ銅線は垂直配線に使用されます。

これらのルールを設けるだけで、配線の交差数を大幅に削減できます。

③ 電源線とグランド線は「太く短く」する

電圧降下やノイズを防ぐため、電源線には太い錫メッキ銅線を使用するか、はんだ付けによって抵抗を低減する必要があります。グランド（GND）については「一点接地」を特に重視し、ループの発生を避けてください。

3. 実装エラーを防ぐための「設計図」を作成する

人間の想像力には限界があり、何もないところから創造することはできません。現在では、多くの便利な無料設計ツールが利用可能です。

PAS（Components & Schematics）：汎用回路基板の配線に特化した標準的な無料ソフトウェアです。

Fritzing：ブレッドボード図からPCBレイアウトまで、あらゆるものを作成できる直感的な操作性を備えたソフトウェアです。

手作業で設計する場合、5mm方眼紙に部品の配置と配線経路を事前に描いておくだけで、作業効率を大幅に向上させることができます。

汎用回路基板の設計は、パズルを解くようなもので、とても楽しいものです。「美しくレイアウトされた回路」は、見た目の美しさだけでなく、デバッグ（修理）や回路の安定性にも直接貢献します。

次のプロジェクトでは、「丁寧なレイアウト」と「標準化された配線」に特に注意を払ってください。そうすることで、電子工作プロジェクトの品質が間違いなく向上するでしょう。
