PCB技術 - PCBブラインドビア技術：高密度基板性能向上の中核プロセス

現代の電子製品の小型化と高性能化が進むにつれ、PCB設計はスペースと信号完全性の面でますます厳しい課題に直面しています。従来の貫通ビアでは、高密度相互接続の要求を満たすことはもはや困難です。ブラインドビア技術は、エンジニアにとって重要なソリューションとなっています。基板サイズの縮小に貢献するだけでなく、信号伝送品質と層間接続の信頼性を大幅に向上させます。

ブラインドビアとは、PCB表面の特定の層から穴を開け、基板全体を貫通しない穴のことです。一方の層と他方の層のみを接続し、他方の層を貫通することはありません。この設計は、埋め込みビアや貫通ビアとともに、HDI（高密度相互接続）基板の中核的な相互接続方法を構成します。

ブラインドビアの製造プロセスは比較的複雑で、一般的にはレーザー加工またはプラズマ洗浄技術と組み合わせた機械加工が用いられます。まず、設計図書に基づいてブラインドビアの位置と深さを決定します。次に、高精度レーザー装置を用いて、銅箔と誘電体層を除去し、目的の内層に到達させます。その後、ビア壁と目的の銅層との確実な電気接続を確保するために、スケール除去や化学銅めっきなどの工程を行います。このプロセス全体には、極めて高い精度、清浄度、および材料適合性が求められます。わずかな誤差でも、層間短絡や断線につながる可能性があります。

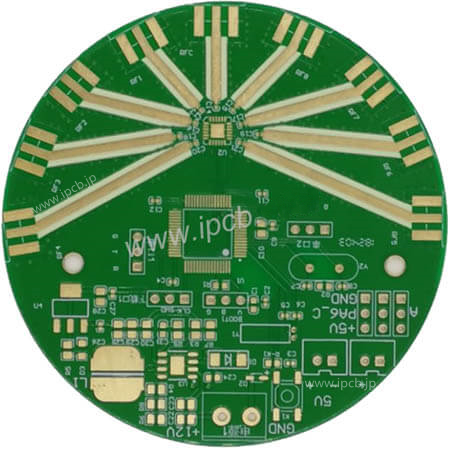

図　高周波基板

他のビアタイプと比較して、ブラインドビアの最大の利点は配線スペースの節約です。基板全体を貫通しないため、設計者は反対側にも部品や配線を配置でき、配線密度を高めることができます。これは、スマートフォン、タブレット、ウェアラブルデバイス、5G基地局などの高密度アプリケーションにおいて特に重要です。同時に、ブラインドビアは信号伝送経路の長さを短縮し、寄生インダクタンスと寄生容量を低減し、信号品質を向上させるため、高速信号伝送に特に適しています。

実用面では、ブラインドビアは多層基板（8層以上）のファンアウト設計でよく用いられます。例えば、BGAパッケージのチップでは、ブラインドビアを用いることで、貴重なスペースを占有するスルーホールを多数使用することなく、内層の信号を迅速に表面に引き出すことができます。一部のハイエンドサーバーマザーボードや車載電子制御ユニット（ECU）でも、性能、コスト、信頼性のバランスを取るために、ブラインドビアと埋め込みビアを組み合わせた積層構造が広く採用されています。

しかしながら、ブラインドビア技術には製造コストと信頼性の面で課題も存在します。レーザー加工装置は高価であり、材料選定にも厳しい要件（高Tg基板や低CTE誘電体など）があります。穴径は通常0.1mm～0.3mmの範囲に制御され、銅めっき品質を確保するため、アスペクト比は一般的に1:1を超えないようにする必要があります。アスペクト比が大きすぎると、めっきムラやボイドが発生しやすくなります。さらに、ブラインドビアの信頼性試験（熱応力試験やIST試験など）は、通常のスルーホールよりも厳格です。

近年、材料科学の進歩に伴い、ブラインドビアプロセスは継続的に最適化されてきました。新たな低損失誘電体材料と充填ビア技術の登場により、ブラインドビアの熱管理と信号性能はさらに向上しています。一部の工場では既に0.05mmという微細なブラインドビア処理を実現しており、銅充填プロセスと組み合わせることで、ブラインドビアが導電性と放熱性を同時に提供できるようになっています。

PCB設計者にとって、ブラインドビアを合理的に活用するには、コストと性能を総合的に考慮する必要があります。設計の初期段階では、製造業者との綿密なコミュニケーションが不可欠であり、実現可能な積層構成とブラインドビアソリューションを決定することが重要です。層数をむやみに増やすのではなく、実際の信号レート、電力整合性、放熱要件に基づいて適切な相互接続方法を選択する必要があります。

今後、AIサーバー、自動運転、6G通信の発展に伴い、高密度PCBの需要は増加し続け、ブラインドビア技術はより小型で深く、より信頼性の高い設計へと進化していくでしょう。電子技術者やハードウェア開発者にとって、ブラインドビア技術を深く理解することは、製品設計の最適化に役立つだけでなく、サプライチェーン管理における競争優位性をもたらすことにもつながる。
