PCB技術 - アルミニウム基板 VS 厚銅基板

高出力電子機器の開発において、熱管理と大電流伝送はエンジニアにとって大きな課題です。従来の薄い銅FR-4基板では、数十アンペア、あるいは数百アンペアもの電流と急激な温度上昇に対応するには不十分です。そのため、アルミニウム基板や厚手の銅基板が最も一般的な代替材料となっています。どちらも過酷な動作条件に対応できますが、その物理的メカニズムと製造ロジックは大きく異なります。

アルミニウム基板の基本原理は「垂直方向の熱伝導」です。典型的な構造は「銅箔－熱伝導性絶縁層－アルミニウム基板」です。電力デバイスが発熱すると、熱は絶縁層を通して下部のアルミニウム基板に急速に伝導され、そこから外部のヒートシンクへと拡散します。この設計では、極めて高い垂直方向の放熱効率を実現するために、複雑な配線（通常は片面配線）は犠牲になります。LED照明や低電力電源では、優れた放熱性能と低コスト性から、アルミニウム基板が主流となっています。

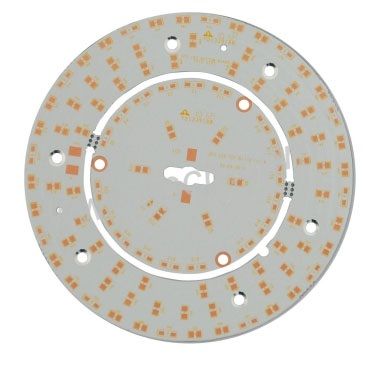

図　アルミニウム基板

システムが放熱だけでなく、内部で極めて大きな平面電流を伝送する必要がある場合、厚銅基板が重要な役割を果たします。厚銅基板（通常、外側の銅層は3オンス以上）の背後にある論理は、「水平方向の電流伝送と放熱」です。これは、抵抗を低減し、大電流に耐えるために、銅配線を厚くすることに依存しています。自動車用BMSや産業用モータ駆動装置では、複雑な制御ロジックには多層配線が必要ですが、片面アルミニウム基板では対応できません。厚銅基板は、多層基板の電気的性能を維持しながら、大電流の平面伝送を実現できます。

これら2つの製造プロセスは、全く異なる課題に直面します。アルミニウム基板の弱点は、熱伝導性と絶縁性の両方の性質を持つため、穴あけ加工時にバリが発生しやすく、また、比較的柔らかいアルミニウム基板は、フライス加工時にもバリが発生しやすいことです。厚銅基板の最大の難点は、エッチングとラミネーションです。深刻な「サイドエッチング」を回避するために、工場では特別な補償設計と複数の電気めっきプロセスを採用する必要があります。多層厚銅基板をラミネートする際、太い銅配線間の大きな隙間を高流動性樹脂で充填する必要がありますが、充填不良やボイドが発生しやすいという問題があります。

コスト面でのトレードオフも同様に複雑です。アルミニウム基板は安価ですが、高密度配線を実現するのは困難です。一方、厚銅基板は一般的ですが、極めて長い加工期間、極めて高い不良率、そして専用設備の減価償却費が製造コストを大幅に押し上げます。

実際のハードウェアアーキテクチャにおいては、これら2つの技術は必ずしも排他的ではありません。複雑な新エネルギー車用電子制御システムでは、エンジニアはメイン制御駆動層に厚銅板を、パワーモジュールの放熱ベースにアルミニウム基板を、そして両者を密接に統合して使用することがよくあります。これら2つの技術の基本的なロジックを理解し、システム全体の熱力学および電気トポロジーの中で考慮することが、高出力設計におけるボトルネックを克服する鍵となります。
