電子機器の小型化に伴い、計算能力と電流密度への要求が急増しており、従来のPCBにおける放熱・配線戦略は物理的な限界に達しつつあります。
現代のRFパワーアンプ、車載電源モジュール、AI演算ハードウェアが求める高度な放熱性や導電性に対し、従来の放熱ビアや樹脂塞孔（樹脂埋め）では対応が困難になっています。そこで登場したのが銅ペースト穴埋め（Via-in-Pad / 銅充填ビア）技術です。
このプロセスは、高密度相互接続（HDI）や高パワーPCB設計における最も厳しい熱管理と許容電流の課題を解決するために開発されました。

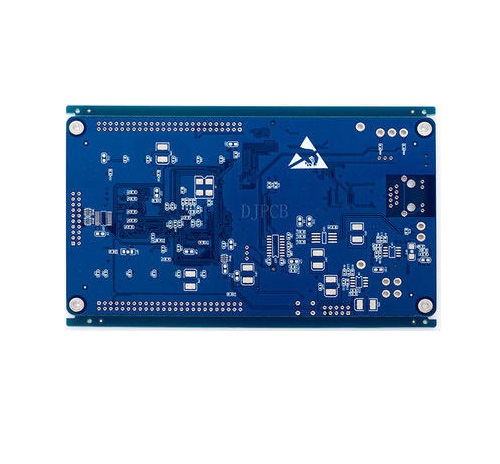

図 高周波基板
銅ペースト穴埋め技術とは？
従来のPCB製造では、ビア（貫通孔）は空洞のままにするか、非導電性のソルダーレジストやエポキシ樹脂で埋めるか、あるいは孔壁に薄い内壁メッキを施すのが一般的でした。銅ペースト穴埋め技術は、さらに一歩進んだプロセスです。
標準的な孔壁への内壁メッキ後、超微細な高純度高導電銅粉末と熱硬化性樹脂を混合した特殊な銅ペーストを、高圧でビア内部に完全に充填します。
硬化後、基板表面を平坦に研磨（パラナライズ）し、その上に蓋メッキ（Cap Plating）を施します。この技法はVIPPO（Via-in-Pad Plated Over）構造と深く関連しています。
従来の樹脂塞孔に対する主な優位性
極めて高い熱伝導率：一般的な非導電性エポキシ樹脂の熱伝導率はわずか 0.5 〜 1.0 W/m·K 程度です。一方、導電性銅ペーストはこれを 20 〜 50+ W/m·K まで大幅に向上させます。これにより、MOSFET、QFN、RFパワー段などの重要部品から発生する熱を飛躍的なスピードで逃がすことが可能です。
優れた許容電流容量：ビア内部の空気や樹脂の空洞を導電性の金属マトリクスで置き換えることで、通電のための断面積が著しく増加します。これにより、高電流サージ発生時のビアの局所的な溶断（焼き切れ）を防ぐことができます。
Via-in-Pad（VIPPO）とのシームレスな統合：BGAやQFNのパッド直下に直接穴埋めを行うことで、リフロー時のハンダ吸い込まれ（ハンダの逃げ）を防止しつつ、表面を100%平坦に保つことができます。
熱膨張係数（CTE）の最適化：高品質な銅ペーストは、周囲の基材や銅めっき壁の熱膨張係数に極力近づけるよう調合されています。激しい温度サイクル下でも、孔壁のクラック（破断）リスクを最小限に抑えます。
主な適用シーン
1. 高パワー産業機器および車載エレクトロニクス：連続的に大きな電流が流れて強い熱ストレスがかかるパワーコンバータ、モータドライバ、EV充電モジュールなど。
2. 高周波（RF）＆マイクロ波回路：高周波基材（Rogers RO4000シリーズやTaconic RF/CERシリーズなど）と組み合わせることで、パワーアンプ（PA）の直下に低インダクタンスの接地パスと高効率なヒートシンクを提供します。
3.高密度HDI＆BGA設計：ピッチ制限により通常の引出し配線（ファンアウト）が不可能な場合、BGAパッド内に銅ペースト充填ビアを直接配置するのが複雑な信号を配線する唯一のソリューションとなります。
4. 航空宇宙・防衛用ハードウェア：厳しい温度変化（-55℃ 〜 +125℃）に耐え、多層基板内部で非常に高い機械的安定性を求められるシステムに適しています。
銅ペースト穴埋め技術の導入は、単に材料を変更するだけでは達成できず、基板製造工程において精密なプロセス管理が必要となります。
真空充填とボイド（気泡）の防止：充填時に銅ペースト内部に気泡が残ると、リフロー工程の高温によって脱ガスが発生し、表面の膨れ（ブリスタリ）や蓋メッキの凹み（ディンプル）を引き起こします。そのため、高真空塞孔装置の使用が必須です。
アスペクト比の制限： 基板厚とビア径の比率（アスペクト比）は、ペーストがどれだけ均一に孔内に押し込まれるかに直結します。標準的な量産仕様では、最適な充填性を確保するためにアスペクト比を 6:1 〜 10:1 の範囲に収めるのが推奨されます。
研磨平坦度の管理： ペースト硬化後の研磨（パラナライズ）工程において、過剰に研磨すると外層の銅箔が薄くなり、研磨が不足すると表面に凹凸が残ってファインピッチBGAの実装不良（ハンダ付け不良）の原因となります。
銅ペースト穴埋め基板用のGerberデータやODB++データを準備する際は、以下のガイドラインをご考慮ください。
ビア孔径：0.2 mm 〜 0.45 mm を推奨（ペーストを完全に浸透・充填させるのに最も適したサイズ）。
表面平坦度（凹み量）：15 μm 未満（ファインピッチSMT実装において極めて重要）。
製造図面でのビア指示：仕様書や加工図面に「導電性銅ペースト穴埋めおよび蓋メッキ（IPC-4761 Type VII）」を適用するビアの範囲を明記すること。
設計の初期段階で熱および電気的な仕様要求を明確にしておくことで、ハードウェアエンジニアは信頼性、放熱性、電源整合性を妥協することなく、銅ペースト穴埋め技術を活用して部品の実装密度を最大限に高めることができます。
