PCB技術 - 樹脂埋め込み（レジン・プラグ）工程におけるビア径の変化が及ぼす影響

PCB設計者がEDAソフトウェアで「樹脂埋め込み」オプションを選択する際、ビア径の大きさが最終的な製造歩留まりをどのように左右するかまで深く検討するケースは稀です。実際、樹脂埋め込みは一律の標準化された工程ではなく、ビア径のわずか数ミクロンの変化であっても、樹脂ペーストの流動挙動、硬化収縮率、そしてビア内部の気泡の逃げ道に大きな影響を及ぼします。

微細なビア径（一般的に0.1mm～0.2mm）の領域において、埋め込み工程が直面する最大の課題は、ペーストの浸透抵抗です。ビア径が樹脂粒子のサイズと同程度のオーダーまで小さくなると、ビア内でのペーストの流動は単なる重力による充填ではなく、毛細管現象と粘性抵抗のせめぎ合いに支配されるようになります。高粘度のエポキシ樹脂は、このような狭い通路では「ブリッジング（架橋）」現象を起こしやすくなります。つまり、ビアの入り口でペーストが早期に硬化して蓋をしてしまい、ビアの底部に空気が取り残されてしまうのです。これが、小径ビアの埋め込みで最も頻繁に見られる「ボイド（空隙）」欠陥の原因です。この難局を打開するため、工場では真空埋め込み装置を導入し、負圧環境下でビア内のガスを強制的に排出すると同時に、低粘度かつ高いチキソトロピー性（揺変性）を持つ専用の埋め込み用インクを使用することで、ペーストを確実に底部まで充填させます。

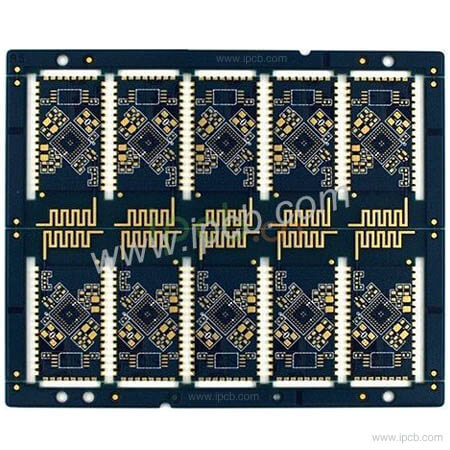

図　多層基板

一方、ビア径が0.3mm～0.5mmの一般的な範囲になると、ボイドの問題は緩和されますが、新たな課題が生じます。それは、硬化収縮によるビア入り口の「凹み（ディッシング）」です。樹脂は熱硬化の過程で体積収縮を起こしますが、ビア径が大きいほど内部の樹脂の絶対量も多くなるため、収縮による凹みがより顕著になります。ビア入り口の平坦性が極めて厳しく求められる「樹脂埋め込み＋めっきキャップ（POFV）」工程において、この凹みは致命的な問題となります。凹みの深さが25ミクロンを超えると、後続の銅めっき層で平坦なキャップを形成できなくなり、BGAパッドのコプラナリティ（平面度）やはんだ付けの信頼性に直接的な悪影響を及ぼします。そのため、中・大径のビア（孔）に対しては、一般的に「段階的な充填と段階的な焼成（ステップ・ベーキング）」という手法が採用されます。まず孔の深さの3分の2を充填して予備硬化を行い、続いて残りの部分を充填することで、収縮応力を層ごとに分散・緩和させるのです。

プロセスエンジニアにとって真の難題となるのは、超大径（0.6mm以上）と極端なアスペクト比（深さ対直径の比）が組み合わさるケースです。例えば、厚さ2.0mmの基板に直径0.8mmのビアを充填する場合、アスペクト比は2.5:1であり、一見それほど極端ではないように思えます。しかし、孔の容積が非常に大きいため樹脂の使用量が激増し、硬化時の発熱が集中することで、内部の熱応力によるクラック（亀裂）が発生しやすくなります。このような場合、単純なスクリーン印刷による充填法は通用しません。高精度の真空充填機とアルミ板によるマスキング技術を併用したり、さらには樹脂と銅壁の密着性を高めるために充填前に孔壁へ特殊な粗化処理を施したりする必要があります。

DFM（製造容易性設計）の観点から見ると、孔径と充填プロセスの間には「スイートスポット（最適領域）」が存在します。一般的な用途では、充填対象となるビアの径を0.2mmから0.45mmの範囲に収めることで、充填の完全性（充填率）、孔口の平坦性、そして製造コストの最適なバランスを実現できます。この範囲を逸脱し、微細孔方向あるいは大径孔方向のいずれかにずれると、プロセスの複雑さや廃棄リスクが著しく増大します。設計段階でビア径の仕様を検討するのに1分多く費やすだけで、その後の量産における歩留まり向上のための調整期間を数週間分節約できることも少なくありません。
