HDIプリント回路技術

ほとんどの新しいコンポーネントには、電気的性能を向上させるために高密度のPCBが必要です。これらとR&Dを適応させるためのHDIプリントサーカットボード。

HDIボードは、PCBで最も急速に成長しているテクノロジーの1つです。これらにはブラインドビアと埋め込みビアが含まれ、多くの場合、直径0.1mm未満のマイクロビアが含まれています。


直径0.1mm未満の場合は、レーザーボール盤で穴を開ける必要があります。そして、回路のトレースとスペースは非常にタイであり、LDIマシンを使用して製造する必要があります。

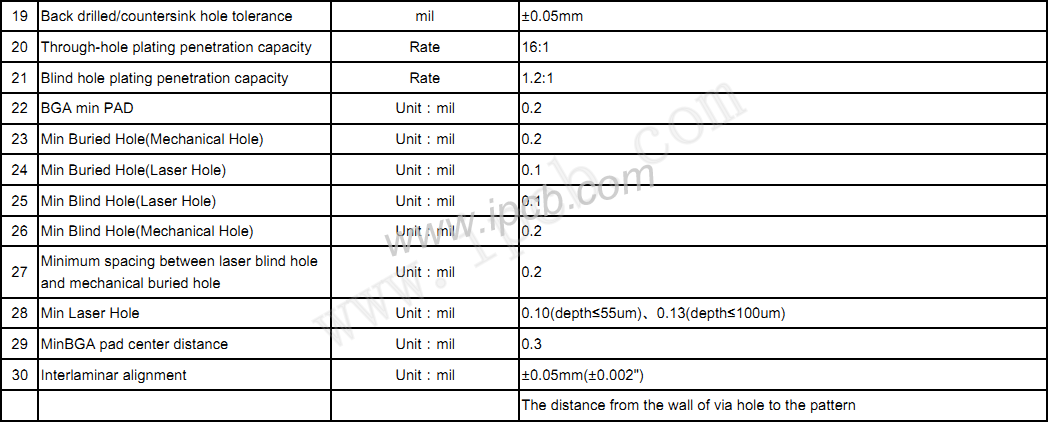

これらは、従来のPCBよりも高い回路密度を備えています。以下はiPcb機能です、plzはそれを見てください。


HDIプリント回路技術

HDIプリント回路技術



iPcb.comはあらゆる種類のPCBを実行できます(中国のPCB製造工場、ラジオ(マイクロ波)周波数ボード、HDI多層ボード、ブラインド&埋め込みPCB、リジッドフレックスPCBなどを専門としています)
