高速PCB回路が逆流を返す
2020-09-12
View:719
Author:Dag      文章を分かち合う



逆流症の基本概念


デジタル回路の概略図では、デジタル信号の送信は、ある論理ゲートから別の論理ゲートへの送信です。信号は出力端から受信端にワイヤーを介して送信されますが、これは一方向の流れのようです。したがって、多くのデジタルエンジニアは、ループパスは無関係であると考えています。結局のところ、ドライバーとレシーバーは電圧モードデバイスとして指定されています。なぜ現在を考慮してください!実際、基本的な回路理論は、信号が電流によって送信されることを示しています。具体的には、電子の動きです。電子の流れの特徴の1つは、電子がどこにも留まらないことです。電流がどこに流れても、それは戻ってくる必要があります。したがって、電流は常にループ内を流れ、回路内の信号はすべて閉ループの形で存在します。

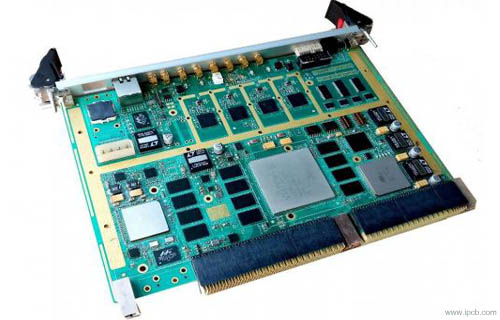

高速PCB

高速PCB


逆流の影響


デジタル回路は通常、グランドと電源プレーンを使用してリターンを完了します。高周波信号のリターンパスは、低周波信号のリターンパスとは異なります。低周波信号の戻りにはインピーダンス経路が選択され、高周波信号の戻りには誘導経路が選択されます。


電流が信号ドライバから始まり、信号ラインを通って流れ、信号の受信端に注入されると、常に反対方向に戻り電流が発生します。つまり、負荷のグランドピンから始まり、銅のコーティング面を通過します。は信号源に流れ、信号線を流れる電流と閉ループを形成します。銅被覆面を流れる電流によるノイズ周波数は、信号周波数に相当します。信号周波数が高いほど、ノイズ周波数も高くなります。論理ゲートはの入力信号には応答しませんが、入力信号とリファレンスピンの差に応答します。シングルエンド回路は、入力信号とその論理基準面の違いに応答します。したがって、地上基準面での外乱は、信号経路での干渉と同じくらい重要です。論理ゲートは、入力ピンと指定された基準ピンに応答します。どの基準ピンが割り当てられているかはわかりません(通常、TTLの場合は負の電源、ECLの場合は正の電源ですが、すべてではありません)。この特性に関して、差動信号の干渉防止能力は、ミサイルノイズとパワープレーンのスライドに良い影響を与える可能性があります。


PCBボード上の多くのデジタル信号(CPUデータバス、アドレスバスなど)が同期的に切り替えられると、過渡負荷電流が電源から回路に、または回路からアース線に流れます。電力線とアース線のインピーダンスにより、同期スイッチングノイズ(SSN)が発生し、アース線にグランドプレーンのリバウンドノイズ(以下「グランドバウンス」といいます)が発生します。プリント回路基板上の電力線とアース線の周囲の領域が大きいほど、それらの放射エネルギーは大きくなります。そこで、デジタルチップのスイッチング状態を分析し、還流モードを制御して周囲の面積と放射度を低減する対策を講じています。
