高周波PCB技術 - ユニバーサル基板ピッチとは

ユニバーサル基板ピッチ（Universal Substrate Spacing）は、プリント基板（PCB）または集積回路（IC）パッケージにおけ、異なる層またはコンポーネント間の標準的な距離を指す電子設計と製造において重要な概念です。この単純に見えるパラメータは、実際にはデバイスの性能、信頼性、コスト、製造効率に深い影響を与えています。

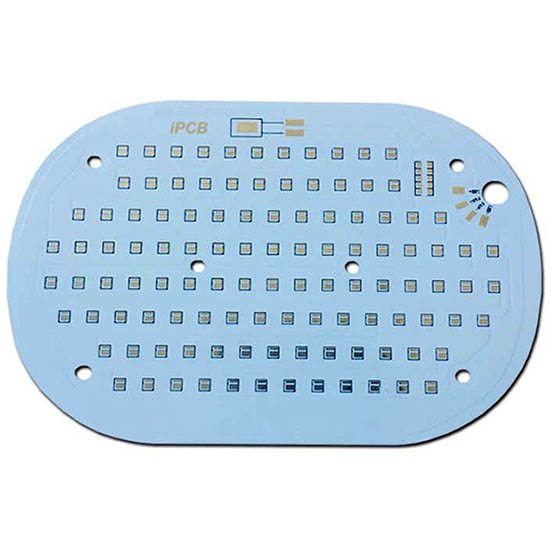

図　アルミ基板

なぜユニバーサル基板ピッチが重要なのか。

1.信号完全性：高速回路において、導体間の間隔は信号クロストーク、インピーダンス整合及び電磁干渉（EMI）に直接影響する。適切な間隔は、これらの負の効果を低減し、信号の明瞭な伝送を確保するのに役立ちます。

2.熱管理：電子部品が動作すると熱が発生する。適切な基板間隔は放熱に十分な空間を提供することができ、あるいは空気の流通、放熱フィンの取り付けを許可し、それによって効果的に熱を管理し、素子の過熱損傷を防止することができる。

3.電力伝送：高電力応用に対して、導体の幅と間隔は電流負荷能力と電圧降下を決定した。最適化された間隔設計は電力損失を最小化し、効率を高めることができる。

4.機械安定性：基板ピッチはモジュールの物理寸法、コネクタの挿抜力及び全体構造の機械強度を考慮する必要がある。適切な間隔がないと、応力が集中したり、機械的に故障したりする可能性があります。

5.製造可能性とコスト：間隔の選択は製造プロセスの複雑性とコストに直接関係する。狭すぎる間隔は、製造コストと廃棄率を増加させるために、より精密な製造装置とより厳格な公差制御を必要とする可能性があります。

6.信頼性と寿命：適切な間隔は電気破壊、短絡、クリープなどのリスクを減少させ、それによって設備の長期信頼性と使用寿命を高めることができる。

ユニバーサル基板ピッチに影響する要因

ユニバーサル基板ピッチを決定する際には、以下のいくつかの重要な要素を総合的に考慮する必要があります。

動作電圧と電流：高電圧と高電流は通常、破壊とアークを防ぐためにより大きな間隔を必要とする。

信号周波数：信号の完全性を確保するために、高周波信号のピッチに対する要求がより厳しい。

熱負荷：発熱量の大きい部品は、より大きな間隔またはより良い放熱設計が必要です。

環境条件：作業環境の温度、湿度、汚染物なども間隔に対する要求に影響する。

材料特性：基板材料の誘電率、誘電強度、熱伝導率などはピッチの選択に影響する。

製造技術能力：メーカーの最小線幅、最小ピッチ、積層技術などは設計中に選択可能なピッチを制限する。

業界標準と規範：多くの業界（例えば自動車、医療、航空宇宙）には特定の安全と性能標準があり、基板間隔に厳しい要求がある。

ユニバーサル基板ピッチの課題と発展傾向

電子製品の小型化、高集積度、高周波、高出力方向への発展に伴い、汎用基板ピッチの設計はますます大きな課題に直面している。これらの課題に対応するために、業界は次のような傾向を積極的に模索しています。

より精細な製造プロセス：先進的なフォトリソグラフィ、エッチング、ラミネート技術により、より小さな線幅と間隔を実現する。

新材料の応用：より優れた電気的、熱的及び機械的特性を有する新型基板材料を開発する。

3次元パッケージ技術：例えば、システムレベルパッケージ（SiP）と3次元ICスタックは、限られた空間内でより高い集積度を実現することができ、同時に内部接続の間隔を最適化することができる。

シミュレーションとモデリングツール：先進的な電磁、熱、機械シミュレーションツールを用いて、設計段階で間隔の影響を予測し、最適化する。

自動設計：人工知能と機械学習を利用してデザイナーの基板間隔の最適化を支援し、設計周期を短縮する。

ユニバーサル基板ピッチは一定の値ではなく、特定のアプリケーションニーズ、パフォーマンス目標、コスト予算、製造能力に基づいてバランスを取り、最適化する必要がある複雑なパラメータです。その重要性と影響要素を深く理解することは、電子製品の設計と製造を成功させる鍵です。
