高周波PCB技術 - 4層基板の層構成とは

4層基板（pcb）の積層構造は何ですか。

4層基板（pcb）は、上層、下層、信号層（内層1）、電源/地層（内層2）の4つの層から構成されています。

1.トップレベル（Top Layer）

最上階はPCB 4層板の最上階であり、外部部品と接続されている層で、信号層（Signal Layer）または表面層（Top Layer）とも呼ばれています。トップレベルは、通常、部品のレイアウトと回路接続による引き廻し、地域テストポイントの設定に使用されます。PCB板を構成する基材はガラス繊維で、第1層は最も底部のガラス繊維です。その主な役割はPCBボードを搭載することで、回路基板全体の支持構造です。また、回路基板の信号が外部から干渉されたり、ノイズが発生したりしないように、回路基板を隔離して保護することもできます。

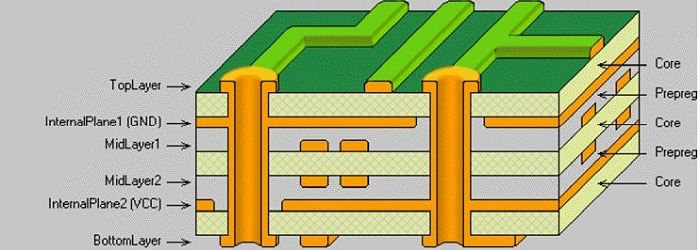

図　4層基板（pcb）の層構造

2.下地（Bottom Layer）

下地層はPCB 4層基板の最下層で、PCB板が設置された装置の底部に接触する層であり、地層（Ground Layer）または底層（Bottom Layer）とも呼ばれます。下地層は、通常、大地領域のルーティング、接地された施設、および実装部品に使用されます。

3.信号層（中間内層1）

信号層はPCBの4層板のうち、上部と下部から1つの電源/地層を隔てた中間層で、通常は内層1とその接続層を含み、回路基板の主要な信号層であるため、通常は上下2つの信号層を接続するためにブラインド穴とブラインド穴埋め技術を行う必要があります。信号層は一般的にトポロジの方向性が長く、多層回路の接続に関連しており、片面版を実現するのが難しい場合には、大型PCB基板の支持に圧力を提供することもできます。

第2層は内部層で、GND層とも呼ばれ、接地に使用される層です。PCBボードの設計では、GND層が重要な位置を占めています。それは電磁干渉を遮蔽し、信号の反射を防止する役割を果たすと同時に、回路基板全体にわたって優れた電池の役割を果たすことができます。

4.電源/地層（中間内層2）

電源/地層はPCB 4層基板における電源/地層を配線または充填する中間層で、電源層（Power Layer）または地表層（Ground Plane Layer）とも呼ばれています。それは主に電磁干渉放射（EMI/EMC）波の制御を担当し、信号層の耐干渉能力を増加させ、有効に交差結合、信号クロストークなどを防止します。電源層は通常、正の電源層と負の電源層に分けられます。2層PCBを使用すると、1層の地表面しかありません。
