PCBレジストの重要性とその役割
2025-10-17
View:6
Author:Leota      文章を分かち合う

プリント基板(PCB)は、現代の電子機器の心臓部とも言える重要な部品です。その中でも、PCBレジスト(ソルダーマスク)は、基板の性能と耐久性を向上させるために不可欠な要素です。


PCBレジストとは?

PCBレジスト、またはソルダーマスクは、プリント基板の表面に塗布される保護層です。この層は、銅配線を保護し、はんだブリッジの発生を防ぎ、外部環境からのダメージを軽減する役割を果たします。通常、緑色が一般的ですが、赤、青、黒などさまざまな色があります。


レジストの主な役割

  1. 銅配線の保護:      回路保護の観点から、銅配線が酸化や腐食から守られます。

  2. はんだブリッジの防止: はんだ付け時に、隣接するパッド間での意図しない接続を防ぎます。

  3. 絶縁性の向上:      基板表面の絶縁性を高め、ショートを防止します。

  4. 美観と識別:      基板にプロフェッショナルな外観を与え、製造時の識別を容易にします。

PCB基板

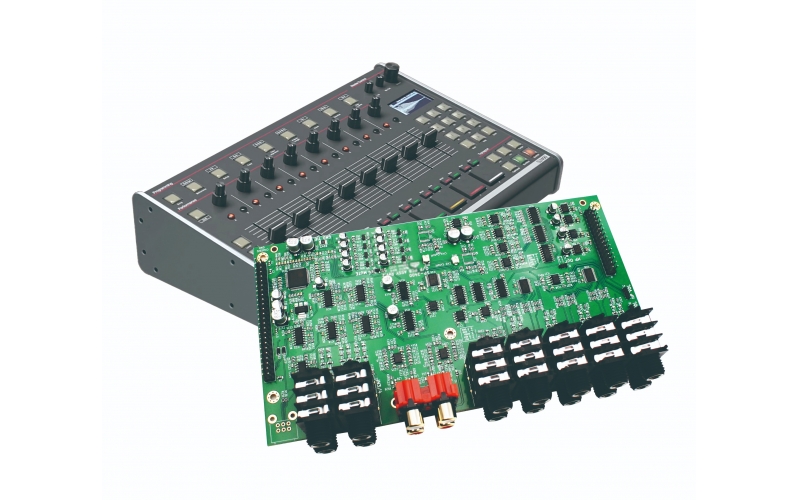

図 PCB基板


レジストの種類

PCBレジストには、主に以下のような種類があります:

  • 液状フォトレジスト: 高精度な基板に適しており、写真処理により細かいパターンを形成できます。

  • ドライフィルム:      大量生産に適しており、均一な厚さのコーティングが可能です。

  • 熱硬化型:      耐久性が高く、高温環境下での使用に適しています。


製造プロセス

PCBレジストの製造プロセスは、以下のステップで構成されます:

  1. 表面洗浄:      基板表面の汚れや酸化物を除去します。

  2. レジスト材の塗布: 液状またはフィルム状のソルダーマスクを基板に塗布します。

  3. 露光と現像:      フォトリソグラフィ技術を使用して、必要な部分にのみレジストを残します。

  4. 硬化:      熱やUV光を用いてレジスト層を硬化させ、強度を高めます。

  5. 検査:      ピンホールや欠陥がないかを確認します。


レジストのメリット

  • 信頼性の向上:      回路保護により、基板の寿命が延びます。

  • コスト削減:      はんだミスによる不良率の低下が期待できます。

  • 環境耐性:      湿気や化学物質、温度変化から基板を守ります。


PCBレジストは、プリント基板の品質と信頼性を確保する上で欠かせない技術です。適切なソルダーマスクの選択と高精度な製造プロセスにより、電子機器の性能を最大限に引き出すことができます。詳細な情報や高品質なPCB製造については、iPCBをご覧ください。
