高周波PCB技術 - 基板アンテナとは

基板アンテナ（PCBアンテナ、パターンアンテナ）は、プリント回路基板そのものに銅箔パターンを用いてアンテナを形成した構造です。従来の外付けホイップアンテナやチップアンテナとは異なり、基板製造工程の中で直接作り込まれるため、製品の小型化とコストダウンを同時に実現できる点が最大の魅力となっています。特にBluetooth、Wi-Fi、ZigBee、LPWAといった2.4GHz帯やSub-6GHz帯の無線モジュールでは、ほぼ標準的な選択肢となっています。

このアンテナの歴史は、プリント基板技術の進化と密接に結びついています。1990年代後半から携帯電話の小型化が進む中で、外付けアンテナでは筐体デザインが制約されるという課題が顕在化しました。そこで基板上に直接放射パターンを描く手法が注目され、初期には単純な直線状モノポールやダイポールが試作されました。しかし実用化の鍵となったのは、逆F型アンテナ（IFA）とその派生形である変形逆F型（MIFA）の登場です。これらはグランドプレーンを活用しながら小型化とインピーダンス整合を両立させ、現在のスマホやIoT端末の内部アンテナの基礎となっています。

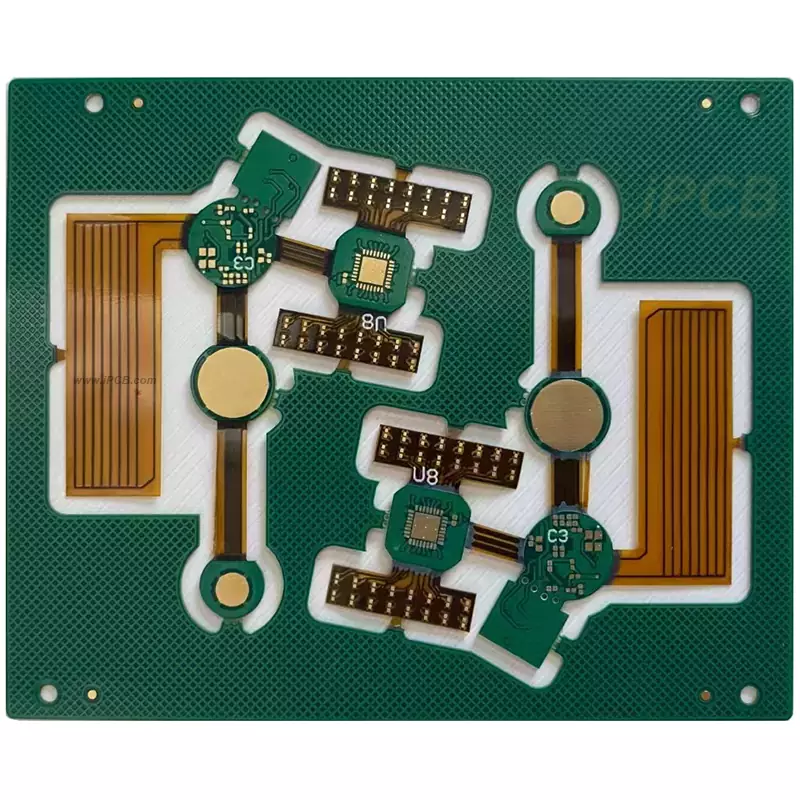

図　リジッドーフレキ基板

基板アンテナの構造は多岐にわたります。代表的なものは以下の通りです。

逆F型（IFA）：短絡ピンと給電点を設け、L字に曲げた形状。効率と帯域幅のバランスが良く、比較的広い基板面積が取れる場合に有利です。

MIFA（Meander IFA）：放射素子を蛇行（ミアンダ）させて電気的長さを確保しつつ物理サイズを縮小。無線マウスやキーボードなどの小型HID機器で広く採用されています。

PIFA（Planar Inverted-F Antenna）：平板状の放射体を基板上に形成。携帯電話で長年主流だったタイプで、多周波対応が比較的容易です。

ループ型・スロット型：基板エッジにループを描いたり、スロットを切り抜いたりする方式。特定の指向性や低背を狙う場合に有効です。

これらの設計では、基板材料の誘電率や厚さ、銅箔の厚みが特性に大きく影響します。FR-4のような一般的な材料では2.4GHz帯で許容範囲内の損失ですが、ミリ波帯（28GHzなど）になると低損失基板（フッ素系樹脂など）への移行が不可欠です。またグランドプレーンの形状とアンテナ周辺のクリアランス領域が放射効率を左右するため、設計初期段階から3D電磁界シミュレーションを用いた最適化が一般的になっています。

実装上の利点は明らかです。まずコストが圧倒的に低い点。別部品としてアンテナを購入・実装する手間がなく、基板製造時に同時に完成するため、部材費と組み立て工数が削減されます。次に小型化と薄型化への貢献。外部アンテナでは数mm～数十mmの高さが必要ですが、基板アンテナなら基板厚み程度（1.0～1.6mm）で収まるため、ウェアラブル端末やスマートホーム機器に最適です。さらに耐久性も向上し、落下や振動でアンテナが折れる心配がほぼありません。

一方で課題もあります。放射効率は外付けアンテナに比べるとやや劣る傾向があり、特に小型基板では効率が10～30%程度に留まるケースも珍しくありません。また近傍の金属部品や電池、筐体樹脂による影響を受けやすく、デチューニング（共振周波数のずれ）が発生しやすいです。そのため最終製品では実機でのマッチング調整（π型やL型回路の追加）がほぼ必須となります。さらに基板レイアウト変更のたびにアンテナ特性が変わるため、基板改版のたびに再検証が必要になる点も開発負担となっています。

近年では5G普及に伴い、基板アンテナの進化も加速しています。Sub-6GHz帯では多周波対応の複合型パターンが増え、ミリ波帯では低損失基板＋多層構造のアンテナアレイが実用化段階に入っています。IoTデバイスの爆発的増加とともに、920MHz帯LPWA用の細長ミアンダ型や、Wi-Fi 6E対応の広帯域設計も注目を集めています。

基板アンテナは「目立たない存在」であるがゆえに、製品の完成度を静かに支える重要な技術です。設計者はアンテナを単なる付属品ではなく、基板全体のレイアウト戦略の一部として捉えることで、より高い通信品質と美しい筐体デザインを両立させることができます。無線機器の未来は、この地味ながらも高度な統合技術にかかっていると言えるでしょう。
