BGAパッケージのチップを扱う際、欠かせない工具の一つがBGAヒートガン（ホットエアーガン）です。表面実装の修理やリワークでは、正確な温度制御と風量調整ができるヒートガンが重要になります。

主な選び方のポイント

1.温度制御機能

デジタル表示で温度を細かく設定できるモデルを選びましょう。理想は100℃〜500℃の範囲で調整可能で、PID制御搭載のものが安定しています。

2.風量調整

風量が弱すぎるとBGA全体を均一に加熱できず、強すぎると周辺部品にダメージを与えます。無段階調整できるタイプがおすすめです。

3.ノズル形状

BGAサイズに合わせた角型ノズルや、複数のノズルが付属しているものを選びましょう。一般的には18mm×18mm〜40mm×40mm程度のノズルがよく使われます。

4.使いやすさ

軽量で持ちやすいハンドピース、温度が素早く安定する立ち上がり時間の短いモデルが現場で重宝されます。

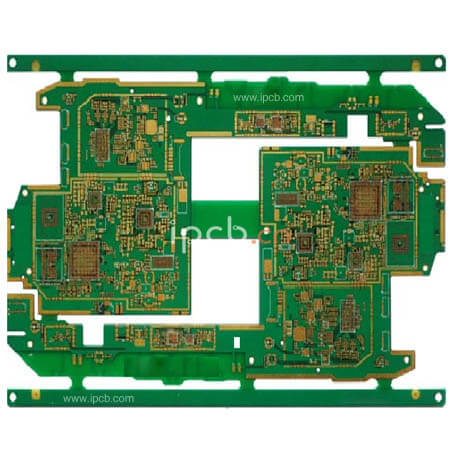

図　HDI基板

基本的な使用のコツ

BGAリワークでは、予熱 → 本加熱 → 冷却の3ステップが基本です。

基板全体を150〜180℃程度で予熱してから、BGA上部を230〜260℃前後で加熱するのが一般的です。

急激な温度変化を避けることで、基板の反りや周辺部品へのダメージを大幅に低減できます。

また、フラックスを十分に塗布することも重要です。フラックスは酸化防止と熱伝導を助け、はんだの流れを良くします。

注意点

温度設定はBGAの種類やはんだの種類（鉛フリー / 鉛入り）によって調整してください。

長時間同じ箇所に熱風を当て続けると、基板が損傷する可能性があります。

作業後は必ず十分に冷却してから基板を動かしてください。

BGAヒートガンは、スキルアップとともに作業効率と成功率が大幅に向上する工具です。

最初は安価なモデルから始め、慣れてきたら高機能モデルへステップアップしていくのも良いでしょう。
