高周波PCB技術 - 感光性基板とは

現代の電子製品が急速に高密度化・微細化へと進化するにつれ、感光性基板の役割はますます重要になっています。従来の銅張積層板（CCL）とは異なり、感光性基板は基板上に感光性材料を塗布することで、より微細な回路パターン転写を実現し、ハイエンドPCB製造において不可欠なキー材料となっています。

感光性基板の核心は、その感光特性にあります。従来のPCB回路製造は主にドライフィルムフォトレジストに依存していましたが、感光性基板は感光性樹脂を基板上に直接、あるいは誘電体層として利用します。この一体型設計により、回路イメージングの精度が向上し、特に線幅・線間隔が50μm以下の微細配線に適しています。5G通信、AIサーバー、ハイエンドスマートフォン、車載エレクトロニクスなどの分野では、信号完全性と配線密度に対する要求が絶えず高まっており、従来のCCLではもはやニーズを満たせなくなっています。そのため、感光性基板の普及が進んでいます。

従来の基板と比較して、感光性基板は解像度において大きな優位性を持っています。これらの感光性基板は、パターン転写精度の向上、サイドエッチングの低減、回路エッジの垂直性と平坦性の向上を実現します。これにより、高速信号伝送に不可欠なインピーダンス制御精度が直接的に向上します。また、感光性材料自体の優れた密着性と耐熱性により、得られた基板は後続のはんだ付けや長期使用において高い信頼性を発揮します。

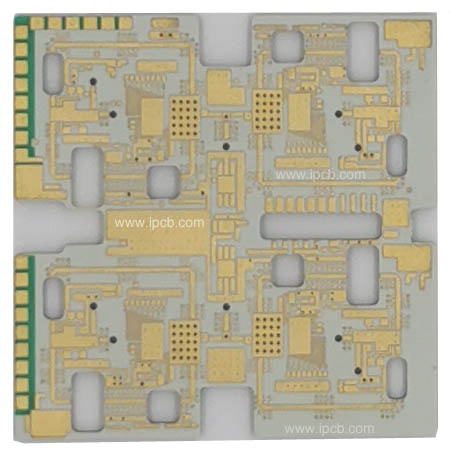

図　高速基板

現在、市場に出回っている主流の感光性基板は、主に2つのカテゴリーに分けられます。1つは、銅箔表面に感光層を直接塗布したフォトイメージング可能な銅張積層板で、複雑な片面基板や両面基板の製造に適しています。もう1つは、高密度相互接続（HDI）基板やICパッケージ基板のビルドアップ層に一般的に使用されるフォトイメージング可能な誘電体材料で、マイクロブラインドビアや高密度配線を実現します。

製造プロセスに関して言えば、感光性基板は独自の利点を有しています。露光後の現像によって精密なパターンを形成できるため、従来のドライフィルムラミネーションやアライメント工程の一部を省略でき、プロセス不良率を低減できます。しかしながら、これは製造環境と設備に対する要求水準を著しく高めます。高精度レーザー露光装置、高清浄度クリーンルーム、そして厳密な温度・湿度管理が不可欠となります。微細な粒子混入や露光パラメータのわずかなずれでも、回路欠陥につながる可能性があります。

技術の進歩に伴い、感光性基板はより薄く、より微細な設計へと進化しています。既に一部の先進製品は、10μm/10μmという極めて低い線幅と間隔に対応し、セキュリティチップ、RFモジュール、ウェアラブルデバイスのニーズを満たすために、半添加プロセス（SAP/mSAP）も活用しています。同時に、材料の最適化も絶えず進められており、5Gミリ波やAIコンピューティングにおける厳しい信号損失制御要件を満たすため、低誘電率（Dk）および低誘電損失（Df）の感光性樹脂が開発されています。

感光性基板は、新エネルギー車やデータセンター分野においても重要な役割を果たしています。高出力モジュールには、高い電流容量と精密な制御のバランスが求められますが、感光性基板は、局所的な微細回路と厚い銅箔を組み合わせた設計によって、この矛盾を効果的に解決します。今後、組み込み部品技術とガラス基板の発展に伴い、感光性材料は新たな基板とさらに統合され、多機能な統合ソリューションを形成する可能性が高まります。

もちろん、感光性基板は現在も高コストという課題を抱えています。一般的なFR-4基板と比較すると単価が著しく高いため、低価格帯の民生用電子機器への採用は制限されています。しかし、量産化が進み技術が成熟するにつれて、価格は徐々に低下していくと予想されます。高付加価値と高信頼性を求める製品においては、感光性基板を選択することで、多くの場合、総合的なコスト効率が向上します。

感光性基板の開発は、プリント基板業界全体が「十分な性能」から「究極の性能」へと進化する過程を反映しています。これは単なる材料のアップグレードではなく、設計の自由度と製造の実現可能性を結びつける架け橋となるものです。ますます複雑化する未来の電子システムにおいて、感光性基板技術をより高度に習得し応用できる企業が、激しい市場競争の中で優位な地位を獲得できる可能性が高くなります。
