高周波PCB技術 - 高電流プリント基板：高出力時代のための回路ソリューション

新エネルギー、産業オートメーション、電気自動車の急速な発展に伴い、数十アンペア、あるいは数百アンペアもの大電流を扱う電子機器が増えています。従来の標準的なプリント基板（PCB）ではこの需要を満たすことが難しくなり、大電流プリント基板（PCB）の開発が進みました。高電流プリント基板は、高出力システム設計における重要な技術となっています。

高電流プリント基板の核心は、大電流を流せる能力にあります。一般的なプリント基板で用いられる1オンス厚の銅箔とは異なり、高電流プリント基板では2オンス、3オンス、あるいは10オンス以上の厚銅箔が用いられます。銅層の厚さを増やすことで、配線の断面積が大幅に増加し、抵抗と発熱を効果的に低減できます。経験上、電流が10Aを超えると、設計者はより厚い銅箔の使用を検討し始め、30A以上になると、4オンス以上の厚銅箔を用いた基板が標準となることが一般的です。

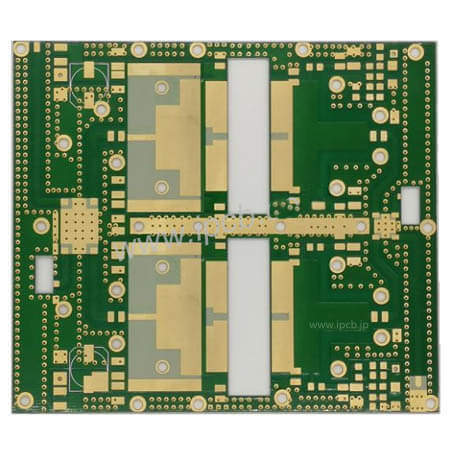

図　高周波基板

銅の厚さに加えて、配線幅も電流容量を決定する重要な要素です。同じ電流であれば、銅層が厚いほど配線幅は狭くなり、高密度レイアウトのためのスペースが広がります。しかし、配線幅の拡大と銅層の厚み増加は、新たな課題ももたらします。放熱が顕著になり、基板の反りリスクが高まり、穴あけ加工やパターン転写の難易度が著しく上昇します。したがって、優れた高電流PCB設計には、電流容量、放熱性、信頼性のバランスが不可欠です。

実際の設計では、エンジニアは性能を最適化するために様々な技術を採用します。例えば、高電流経路に局所的な銅厚増し処理を施したり、基板上に銅バスバーを直接埋め込んだりします。極めて高電流の用途では、2mmを超える超厚銅板を使用したり、複数の厚銅内層を並列接続して電流を分散させたりするソリューションもあります。同時に、適切な熱管理設計も不可欠であり、多数の放熱ビア、サーマルパッド、大面積銅積層などが標準的な構成となっています。製造現場においても、高電流プリント基板（PCB）には高い要求が課せられます。厚い銅板はエッチング工程で側面エッチングを起こしやすく、線幅精度の低下につながります。そのため、多くの工場では特殊な化学薬品と精密な圧力制御装置を使用しています。積層工程においても、厚い銅板は基板の剥離や気泡の発生を容易にするため、積層形状と樹脂含有量の厳密な管理が求められます。穴あけ加工においては、厚い銅板はドリルビットの摩耗を著しく増加させるため、耐摩耗性の高いドリルビットの使用や回転速度の低減が必要となる場合が多くあります。

現在、大電流プリント基板（PCB）は、新エネルギー車用モーターコントローラ、車載充電器（OBC）、産業用サーボドライブ、太陽光発電用インバータ、5G基地局用電源モジュール、大型UPSシステムなど、幅広い分野で活用されています。これらの用途において、適切に設計された高電流プリント基板は、システム効率の向上だけでなく、製品サイズの大幅な縮小とコスト削減にも貢献します。

パワー半導体が炭化ケイ素（SiC）や窒化ガリウム（GaN）へと進化するにつれ、将来のハイカレントプリント基板（PCB）は、より高い動作周波数とより厳しい熱環境に対応する必要に迫られます。埋め込み型銅ブロック、液冷式チャネル集積、高熱伝導性基板といった技術は、徐々に実用化段階に入りつつあります。一部の大手メーカーは、厚膜銅とフレキシブル基板を組み合わせることで、フレキシブルなハイカレント相互接続ソリューションの開発に着手しています。

ハイカレントプリント基板の分野では、技術とプロセスのあらゆる進歩が、パワーエレクトロニクス業界全体の電力密度と信頼性の向上を牽引しています。ハードウェアエンジニアにとって、ハイカレントプリント基板の設計と製造に関する深い理解は、次世代ハイパワー製品の課題に対応するための重要なスキルとなっています。
